6.8 典型特性

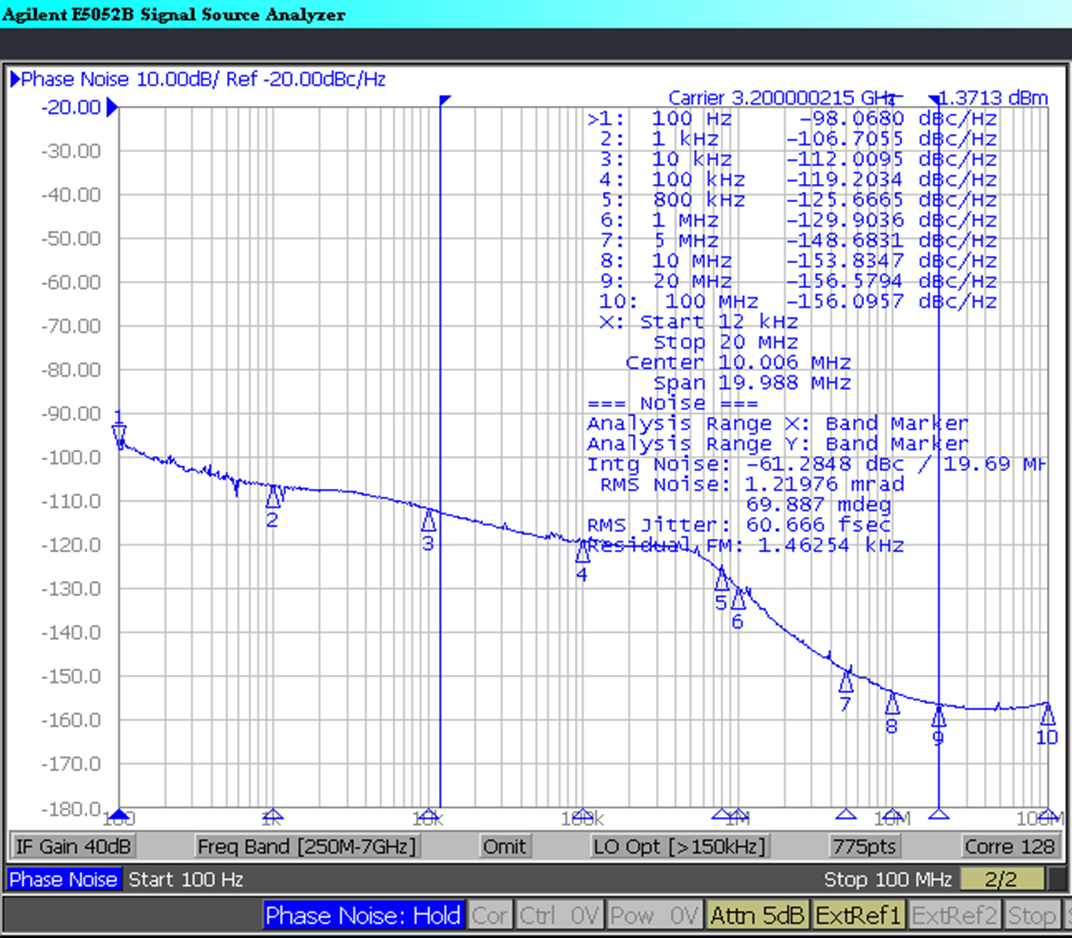

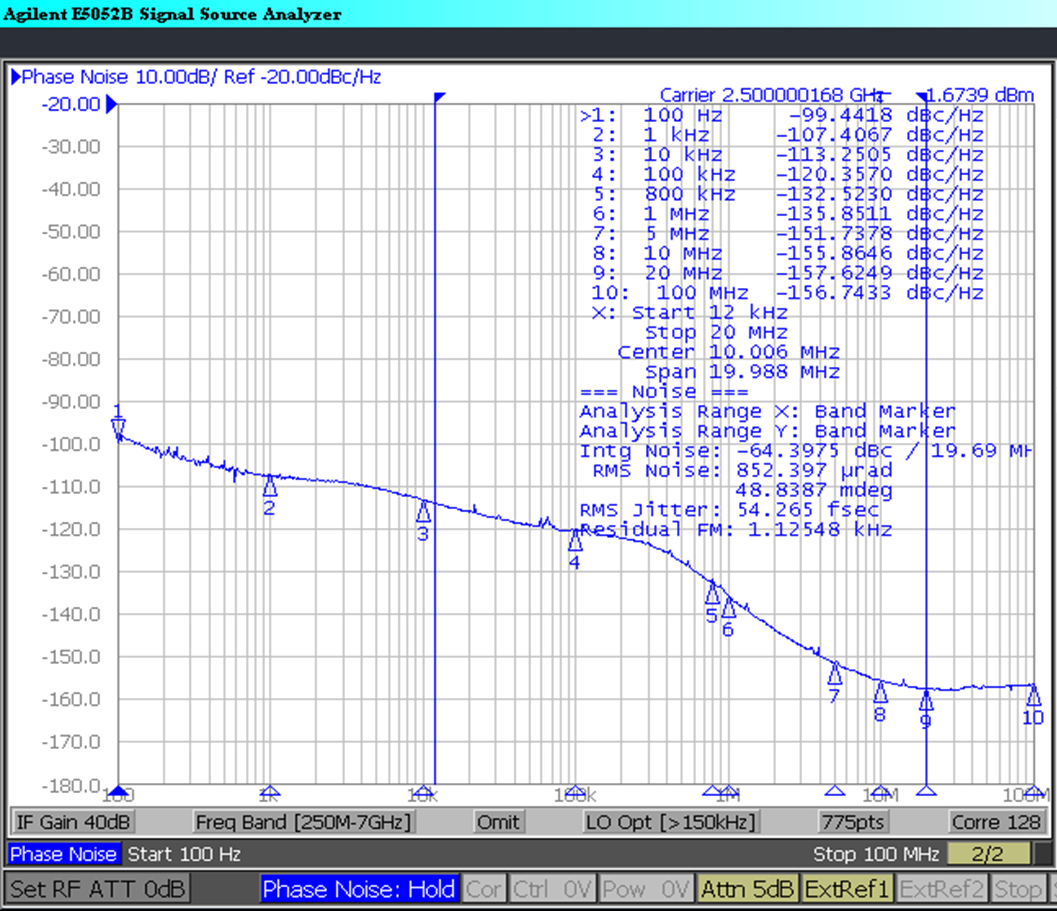

| 100Hz 至 100MHz 的抖動 = 63.6fs rms。 | ||
| 輸出為 CLKOUT4，即 CML 32mA，具有 68nH 至 20Ω 直流偏置。 | ||
| 其他設置包括 CLKout4_5_IDL = 1 和 CLKout4_5_BYP = 1。 | ||
| PLL2 環路濾波器 R2 = 470Ω，C2 = 150nF， 電荷泵 = 3200μA。 | ||
| 基準是帶 SMAB - B711 選件的 R&S SMA100B 信號發生器，通過 Prodyn BIB-100G 平衡-非平衡變壓器連接到 OSCin。 |
| 100Hz 至 100MHz 的抖動 = 67fs rms。 | ||
| 輸出為 CLKOUT4，即 CML 32mA，具有 68nH 至 20Ω 直流偏置。 | ||
| 其他設置包括 CLKout4_5_IDL = 1 和 CLKout4_5_BYP = 1。 | ||
| PLL2 環路濾波器 R2 = 470Ω，C2 = 150nF， 電荷泵 = 3200μA。 | ||
| 基準是帶 SMAB - B711 選件的 R&S SMA100B 信號發生器，通過 Prodyn BIB-100G 平衡-非平衡變壓器連接到 OSCin。 |
