8.3.7 數字鎖定檢測 (DLD)
PLL1 和 PLL2 都支持?jǐn)?shù)字鎖定檢測。數字鎖定檢測功能會比較 PLL 的參考路徑 (R) 與反饋路徑 (N) 之間的相位。當兩個信號之間的時間誤差（即相位誤差）小于指定窗口大小 (ε) 時，鎖定檢測計數將遞增。當鎖定檢測計數達到用戶指定的值 PLL1_DLD_CNT 或 PLL2_DLD_CNT 時，鎖定檢測將置位為 true。一旦數字鎖定檢測為 true，指定窗口外的單相比較將導致數字鎖定檢測被置位為 false。如圖 8-8 所示。

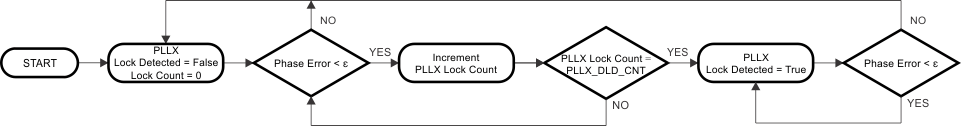

圖 8-8 數字鎖定檢測流程圖這種增量鎖定檢測計數特性可用作數字濾波器，以確保在初始鎖相期間當 R 和 N 的相位在規定容差范圍內的時間很短時，鎖定檢測在一小段時間內不置位。
請參閱數字鎖定檢測頻率精度數字鎖定檢測頻率精度，詳細了解如何對寄存器進行編程以通過鎖定檢測功能實現指定的頻率精度（以 ppm 為單位）。
可以在 Status_LD1 或 Status_LD2 引腳上監測數字鎖定檢測信號。該引腳可以編程為輸出 PLL1 和/或 PLL2 的鎖定檢測狀態。
