7.2 差分電壓測量術語
差分信號的差分電壓可以用兩種不同的定義來描述，這會導致用戶在閱讀數據表或與其他工程師交流時產生混淆。本節將討論差分信號的測量和描述，以便讀者在使用差分信號時能夠理解和區分這兩種不同的定義。
差分信號的第一種定義是反相和同相信號之間電勢差的絕對值。這種測量的符號通常為 VID 或 VOD，具體取決于說明對象是輸入電壓還是輸出電壓。
差分信號的第二種定義測量的是同相信號相對于反相信號的電勢。這種測量的符號為 VSS，該參數通過計算得出。在集成電路 (IC) 中，該信號相對于接地是不存在的，它僅相對于其差分對存在?？梢杂镁哂懈踊鶞?zhǔn)的示波器來直接測量 VSS，否則可以將該值計算為第一種描述中所述的 VOD 值的兩倍。
圖 7-1 并排顯示了針對輸入的兩種不同定義，而圖 7-2 并排顯示了針對輸出的兩種不同定義。VID 和 VOD 定義中給出了 VIH 和 VIL 兩個直流電平，同相信號和反相信號均在這兩種電平之間切換（相對于接地）。在 VSS 輸入和輸出定義中，如果將反相信號視為基準電勢，則此時同相信號的電勢將超出以接地為基準時的同相電勢范圍。因此，可以測量差分信號的峰峰值電壓。
VID 和 VOD 通常定義為電壓 (V)，VSS 通常定義為電壓峰峰值 (VPP)。

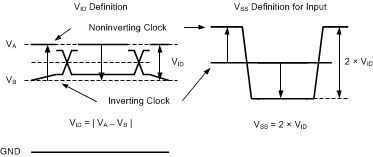

圖 7-1 差分輸入信號的兩種不同定義

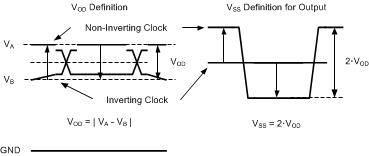

圖 7-2 差分輸出信號的兩種不同定義更多信息，請參閱應用手冊：AN-912 通用數據傳輸參數及其定義 (SNLA036)。
