8.3.6 輸入時鐘切換
手動、引腳選擇和自動是三種不同的時鐘輸入切換模式，可以根據位的組合進行選擇，如圖 8-7 中所示。

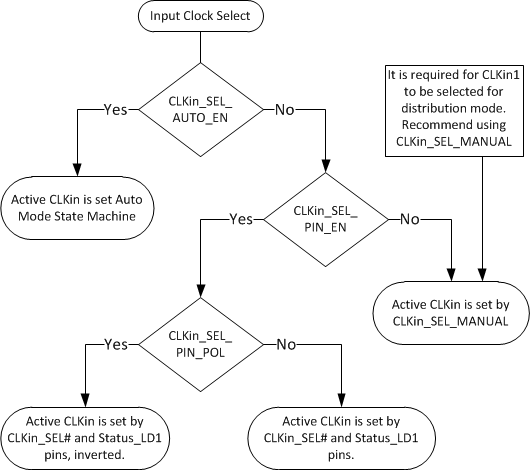

圖 8-7 CLKINx 輸入基準以下幾部分提供有關如下內容的信息：如何選擇有效輸入時鐘，以及在各種時鐘輸入選擇模式中導致切換事件的原因。
