8.3.5 SYSREF 與器件時鐘對齊
為了確保 JESD204B/C 正常運行，必須調整 SYSREF 和器件時鐘之間的時序關系，以便獲得出色的建立時間和保持時間，如圖 8-6 所示。為了在 SYSREF 和器件時鐘之間提供所需的建立時間和保持時間，可以調整全局 SYSREF 數字延遲 (SYSREF_DDLY)、本地 SYSREF 數字延遲 (SCLKX_Y_DDLY)、本地 SYSREF 半步進 (SCLKX_Y_HS) 和本地 SYSREF 模擬延遲（SCLKX_Y_ADLY、SCLK2_3_ADLY_EN）。還可以調整器件時鐘數字延遲 (DCLKX_Y_DDLY) 和半步進（DCLK0_1_HS、DCLK0_1_DCC），以便相對于 SYSREF 調整相位。

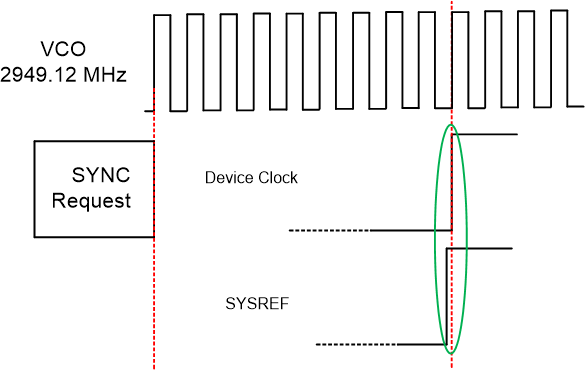

圖 8-6 SYSREF 到器件時鐘時序?qū)R根據 DCLKout_X 路徑設置，本地 SCLK_X_Y_DDLY 可能需要調整因子。以下公式可用于計算將 SYSREF 與相應的 DCLKOUT 對齊所需的數字延遲值
方程式 1. SYSREF_DDLY = DCLKX_Y_DDLY – 1 + DCLK_DIV_ADJUST + DCLK_HS_ADJUST – SCLK_X_Y_DDLY
SYSREF_DDLY > 7；SCLK_X_Y_DDLY > 1。
(1) 請參閱 SYNC 要求 SYNC/SYSREF
表 8-5 DCLK_HS_ADJUST
| DCLK 和 HS | DCLK_HS_ADJUST |
|---|---|
| 0 | 0 |
| 1 | 1 |
例如：DCLKX_Y_DIV = 32、DCLKX_Y_DDLY = 10、DCC&HS = 1；
SYSREF_DDLY=10 – 1 + 0 + 1 – 2 = 8
