ZHCSLV1B August 2018 – August 2021 DRV8350F , DRV8353F
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 器件比較表
- 6 引腳配置和功能
- 7 規格
-
8 詳細說明
- 8.1 概述
- 8.2 功能方框圖
- 8.3
特性說明
- 8.3.1 三相智能柵極驅動器
- 8.3.2 DVDD 線性穩壓器
- 8.3.3 引腳圖
- 8.3.4 低側電流分流放大器 (DRV8353F)
- 8.3.5 柵極驅動器保護電路
- 8.4 器件功能模式
- 8.5 編程
- 8.6 寄存器映射
- 9 應用和實現
- 10電源相關建議
- 11布局
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RTV|32
散熱焊盤機械數據 (封裝 | 引腳)
- RTV|32
訂購信息
3 說明
DRV835xF 系列器件均為高度集成的柵極驅動器，適用于三相無刷直流 (BLDC) 電機應用。這些器件型號提供了可選的集成式分流放大器以支持不同的電機控制方案。
DRV835xF 通過采用智能柵極驅動 (SGD) 架構減少了 MOSFET 壓擺率控制和保護電路通常所需要的外部元件數量。SGD 架構還可優化死區時間以防止擊穿問題，在通過 MOSFET 壓擺率控制技術降低電磁干擾 (EMI) 方面帶來了靈活性，并可通過 VGS 監控器防止柵極短路問題。強大的柵極下拉電路有助于防止不必要的 dV/dt 寄生柵極開啟事件。
該系列器件支持各種 PWM 控制模式（6x、3x、1x 和獨立模式），可簡化與外部控制器的連接。這些模式可減少電機驅動器 PWM 控制信號所需的控制器輸出數量。該系列器件還包括 1x PWM 模式，因此可通過內部阻塞換向表輕松對 BLDC 電機進行傳感器式梯形控制。
器件信息
| (1)器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8350F | WQFN (32) | 5.00mm × 5.00mm |
| DRV8353F | WQFN (40) | 6.00mm × 6.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

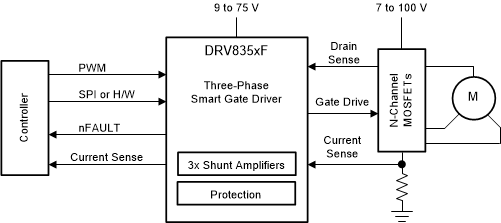

簡化版原理圖
