8.3.3 引腳圖

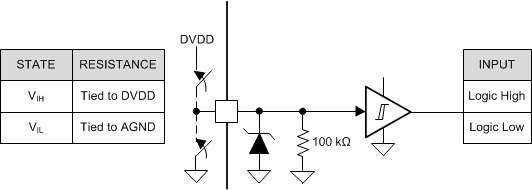

圖 8-20 展示了邏輯電平引腳 INHx、INLx、ENABLE、nSCS、SCLK 和 SDI 的輸入結構。

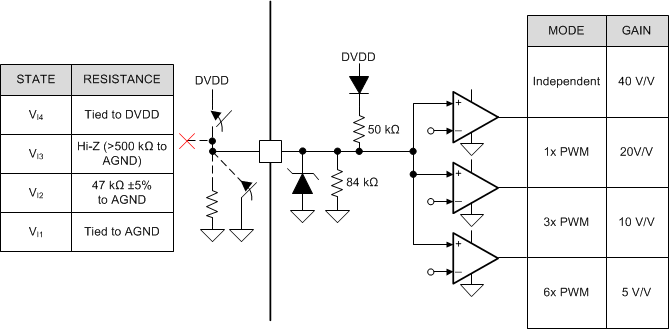

圖 8-20 邏輯電平輸入引腳結構圖 8-21 展示了硬件接口器件上四電平輸入引腳的結構、模式和增益?？梢酝ㄟ^(guò)外部電阻器設置輸入。
圖 8-21 四電平輸入引腳結構圖 8-22 展示了硬件接口器件上七電平輸入引腳的結構、IDRIVE 和 VDS?？梢酝ㄟ^(guò)外部電阻器設置輸入。

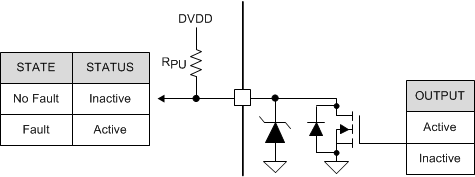

圖 8-22 七電平輸入引腳結構圖 8-23 展示了開漏輸出引腳 nFAULT 和 SDO 的結構。開漏輸出需要外部上拉電阻器才能正常運行。
圖 8-23 開漏輸出引腳結構
