8.3.1.3 柵極驅動器電壓電源和輸入電源配置
高側柵極驅動電壓電源是使用一個倍增電荷泵產生的，該電荷泵通過 VM 和 VDRAIN 電壓電源輸入工作。電荷泵允許柵極驅動器在寬輸入電源電壓范圍內相對于源極正確地偏置高側 MOSFET 柵極。電荷泵經過調節以保持 VVDRAIN + 10.5V 的固定輸出電壓，并支持 25mA 的平均輸出電流。當 VVM 小于 12V 時，電荷泵在全倍增模式下工作，空載時可產生電壓 VVCP = 2 × VVM – 1.5V（相對于 VVDRAIN）。電荷泵會受到持續監測以確定是否發生欠壓，從而防止 MOSFET 出現驅動不足的情況。
電荷泵需要在 VDRAIN 和 VCP 引腳之間使用一個 X5R 或 X7R、1μF、16V 陶瓷電容器作為儲能電容器。此外，還需要在 CPH 和 CPL 引腳之間放置一個 X5R 或 X7R、47nF、額定電壓為 VDRAIN 的陶瓷電容器作為飛跨電容器。
圖 8-12 電荷泵架構低側柵極驅動電壓是使用線性穩壓器產生的，該穩壓器通過 VM 電壓電源輸入工作。VGLS 線性穩壓器允許柵極驅動器相對于接地正確地偏置低側 MOSFET 柵極。VGLS 線性穩壓器輸出電壓固定為 14.5V，并在運行期間進一步將 GLx 輸出電壓調節至 11V。VGLS 穩壓器支持 25mA 的輸出電流。VGLS 線性穩壓器會受到監測以確定是否發生欠壓，從而防止 MOSFET 出現驅動不足的情況。VGLS 線性穩壓器需要在 VGLS 和 GND 之間連接一個 X5R 或 X7R、1μF、16V 陶瓷電容器。
由于電荷泵輸出電壓被調節至 VVDRAIN + 10.5V，這允許 VM 直接由高壓電機電源（高達 75V）提供，以支持單電源系統，或由源自開關或線性穩壓器的低壓柵極驅動器電源提供，以提高器件效率或利用外部可用的電源。圖 8-13 和圖 8-14 展示了設置為單電源或雙電源配置的 DRV835xF 示例。
圖 8-13 單電源示例

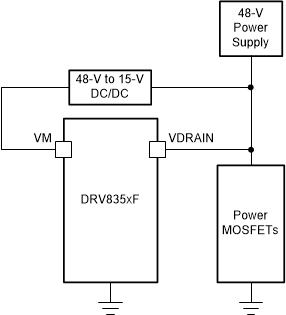

圖 8-14 雙電源示例
