8.3.1.2.2 硬件接口
硬件接口器件將四個 SPI 引腳轉換為四個可通過電阻器配置的輸入，即 GAIN、IDRIVE、MODE 和 VDS。這樣，應用設計人員可通過將引腳連接為邏輯高電平或邏輯低電平，或使用簡單的上拉或下拉電阻，對常用的器件設置進行配置。因此，外部控制器不再需要 SPI 總線。一般故障信息仍可通過 nFAULT 引腳獲得。
- GAIN 引腳可配置電流分流放大器增益。
- IDRIVE 引腳可配置柵極驅動電流強度。
- MODE 引腳可配置 PWM 控制模式。
- VDS 引腳可配置 VDS 過流監視器的電壓閾值。
更多有關硬件接口的信息，請參閱Topic Link Label8.3.3。
圖 8-10 SPI

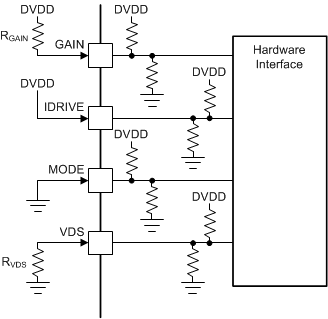

圖 8-11 硬件接口
