8.3.4.3 放大器校準模式

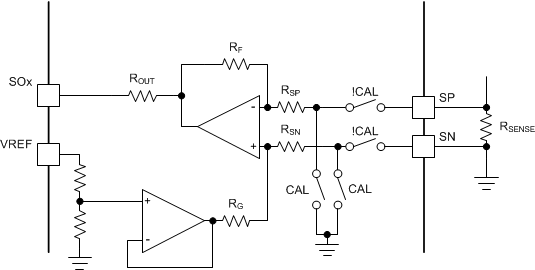

為了最大限度地減小直流失調電壓和溫度漂移，通過 SPI 寄存器 (CSA_CAL_X) 提供并啟用了直流校準模式。硬件接口器件不提供該選項。啟用校準設置后，放大器的輸入會短路，負載會斷開。直流校準可以隨時進行，即使半橋在運行時也是如此。為獲得最佳結果，請?jiān)陉P(guān)閉期間進行直流校準，以減少對放大器的潛在噪聲影響。校準模式示意圖如下所示。啟用 CSA_CAL_X 位后，相應的放大器會進入校準模式。
圖 8-30 放大器手動校準除了在 SPI 器件版本上提供的手動校準方法之外，DRV835xF 系列器件在硬件和 SPI 器件版本上都提供了自動校準功能，以便在上電后和運行期間最大限度地減小放大器輸入失調電壓，從而應對溫度和器件變化。
對于硬件和 SPI 器件選項，會在器件上電時進行自動校準。在 VREF 引腳超過最小工作 VREF 電壓后，上電自動校準立即開始。在 VREF 引腳電壓超過最小 VREF 工作電壓后，應留出 50us 的時間以等待上電自動校準例程完成。自動校準通過執行放大器修整例程來實現，以最大限度地減小放大器輸入失調電壓。在此之后，放大器就可以正常運行了。
對于 SPI 器件選項，也可以在運行時通過啟用 AUTO_CAL 寄存器設置再次進行自動校準。然后可以使用相應的 CSA_CAL_X 寄存器設置來命令執行自動校準，以重新運行自動校準例程。在自動校準期間，所有放大器都將配置為最大增益設置值，以提高校準例程的精度。
