ZHCSLV1B August 2018 – August 2021 DRV8350F , DRV8353F
PRODUCTION DATA
DRV8353F SPI 器件上的電流感測放大器可以配置為放大外部低側 MOSFET VDS上的電壓。這允許外部控制器在沒有分流電阻器的情況下測量 MOSFET RDS(on) 兩端的電壓降,然后計算半橋電流電平。
若要啟用該模式,請將 CSA_FET 位設置為 1。然后,放大器的正輸入通過內部鉗位在內部連接到 SHx 引腳,以防止 SHx 引腳上的高電壓損壞感測放大器輸入。在該運行模式下,SPx 引腳應保持連接到低側 MOSFET 的源極,因?yàn)樗米鞯蛡?cè)柵極驅動器的基準。當 CSA_FET 位設置為 1 時,低側 VDS 監視器的負基準自動設置為 SNx,不受 LS_REF 位狀態的影響。實現此設置是為了防止禁用低側 VDS 監視器。
如果系統在 MOSFET VDS 感測模式下運行,則使用開爾文接法將 SHx 和 SNx 引腳連接到外部低側 MOSFET 的漏極和源極。
圖 8-31 電阻器感測配置

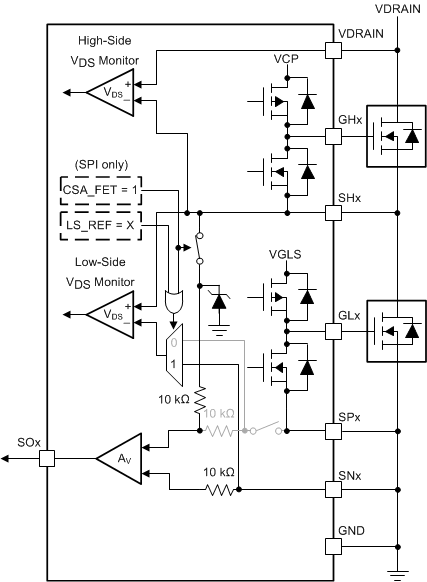

圖 8-32 VDS 感測配置在 MOSFET VDS 感測模式下運行時,放大器在 tDRIVE 時間結束時啟用。此時,放大器輸出連接到 SHx 引腳,SOx 輸出有效。當?shù)蛡?cè) MOSFET 接收到關閉信號時,放大器輸入 SPx 和 SNx 在內部短接在一起。
