ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
堆棧讀取:
在使用該命令之前,必須配置器件地址、COMM_CTRL[STACK_DEV] 位和 [TOP_STACK] 位。堆棧讀取命令會根據堆棧中器件的數量(即 COMM_CTRL[STACK_DEV] = 1 的器件)生成一定數量的響應幀,其長度取決于請求讀取的寄存器字節數。堆棧讀取命令幀必須包含起始寄存器地址(地址字段)和要返回的字節數(要讀取的寄存器數)。讀取命令的初始化字節中的 DATA_SIZE 字段始終為 0b000。
命令幀傳輸?shù)骄栈ㄦ溨械乃衅骷挥?COMM_CTRL[STACK_DEV] = 1 的器件才會響應。在響應期間,COMM_CTRL[TOP_STACK] = 1 的器件會首先返回響應幀。堆棧中的每個器件(地址 N)都會等待,直到上面的器件(地址 N+1)響應后再附加其響應幀。在接收響應時驗證 CRC。如果來自地址 N+1 的響應幀中出現 CRC 錯誤,則器件 N 不會附加其消息并生成無效 CRC 故障。
使用圖 8-29,其中包含從 S1 至 S3 讀取 16 個電芯電壓的示例。對該命令的響應是 3 個獨立的響應幀(每個器件一個響應幀),每個幀的總長度為 38 個字節(32 個數據字節 + 6 個協議字節)。盡管堆棧讀取命令不包含器件地址字段,但每個響應幀會包含相應的器件地址字段,將數據與特定器件相關聯。主機將首先接收來自 S3 的響應幀 (ToS),然后接收來自 S2 的響應幀,最后接收來自 S1 的響應幀。
堆棧寫入:
在使用該命令之前,必須配置 COMM_CTRL[STACK_DEV]。利用堆棧寫入命令,主機能夠通過一條命令更新堆棧器件(即 COMM_CTRL[STACK_DEV] = 1 的器件)的多達 8 個連續寄存器。命令幀必須包含起始寄存器地址(地址字段)和寫入寄存器的數據字節。初始化幀中的 DATA_SIZE 字段是要更新的寄存器的數量。
命令幀傳輸?shù)骄栈ㄦ溨械乃衅骷?,但只?COMM_CTRL[STACK_DEV] = 1 的器件才會執行命令。

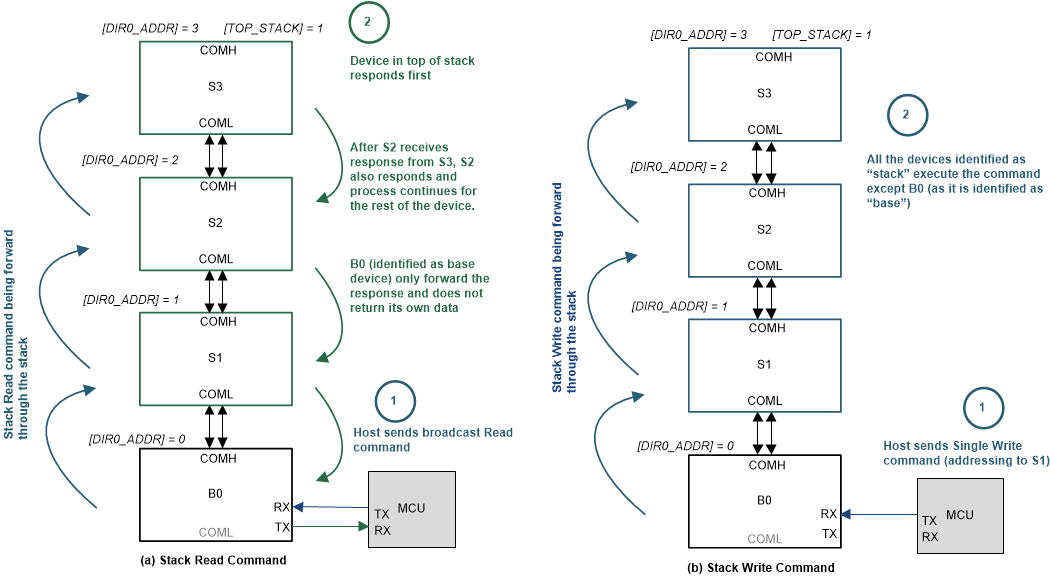

圖 8-29 堆棧讀取/寫入| 主機發送的堆棧讀取命令 | 主機發送的堆棧寫入命令 | ||||
|---|---|---|---|---|---|
| 示例 | 從 S1 至 S3 讀取 16 個電芯電壓 | 將 OTP 解鎖代碼寫入 S1、S2 和 S3 的 OTP_PROG_UNLOCK1A 至 1D 寄存器 | |||
| 幀字段 | 數據 | 說明 | 數據 | 說明 | |
| 初始化字節 | 0xA0 | 始終為 0xA0 FRAME_TYPE = 1 REQ_TYPE = 0b010 = 堆棧讀取 DATA_SIZE = 0b000 | 0xB3 | 0xB0 用于 1 字節數據讀取,0xB1 用于 2 字節數據讀取,0xB2 用于 3 字節數據讀取,依此類推。 本示例中將 FRAME_TYPE = 1 REQ_TYPE = 0b011 = 堆棧寫入 | |
| DATA_SIZE = 0b011 = 4 字節 | |||||
| 器件地址 | 不適用 | 無需在命令幀中添加器件地址字節 | 不適用 | 無需在命令幀中添加器件地址字節 | |
| 寄存器地址 | 0x0568 | 要讀取的寄存器塊的起始地址(本例中為 VCELL16_HI 的地址) | 0x0300 | 要寫入的寄存器塊的起始地址(本例中為 OTP_PROG_UNLOCK1A 的地址) | |
| 數據 | 0x1F | 指示每個器件返回 32 個字節的數據(即從地址 0x0568 到 0x0587)(假設每個 VCELLn_HI = 0x80、VCELLn_LO = 0x00,其中 n = 1 至 16)。 | 0x02B7 78BC | 寫入 OTP_PROG_UNLOCK1A 至 OTP_PROG_UNLOCK1D 的解鎖值 | |
| CRC | 0x5C2D | 0x0BD7 | |||
