ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
ping 是發送到器件 RX 引腳的特定高-低-高信號。ping 在基底器件上使用,因?yàn)橹挥谢灼骷B接到可訪問 UART RX 的主機。器件通過檢測 ping 信號的不同低電平時間來區分不同的 ping 信號。
通信 ping 是指 WAKE ping、SLEEPtoACTIVE ping、SHUTDOWN ping 和 HW_RESET ping。當正常通信不可用時,這些 ping 指示器件進入特定的功耗模式。根據定義,RX 引腳上的 COMM CLEAR 信號是 ping 的一種形式。由于 COMM_CLR 用于清除 UART 引擎,因此節 8.3.6.1.1.1介紹了該信號。

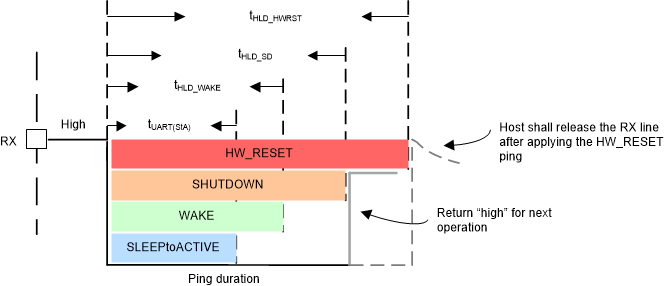

圖 8-62 通信 ping
