ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
電芯電壓測量路徑比較:
通過比較主 ADC 的預濾波測量結果與 AUX ADC 的測量結果來執行電芯電壓測量檢查。要讀取主 ADC 和 AUX ADC 測量的比較值,MCU 必須使用 [AUX_CELL_SEL] 設置將該診斷檢查設置為鎖定在單個通道上,然后啟動該診斷檢查。在該配置中,主 ADC 和 AUX ADC 的比較值將分別報告給 DIAG_MAIN_HI/LO 寄存器和 DIAG_AUX_HI/LO 寄存器。
主 ADC 和 AUX ADC 具有相同的前端濾波器。該診斷時間主要用于等待 AUX ADC 路徑上的 AAF 穩定。[AUX_SETTLE] 設置使 MCU 能夠在診斷時間和噪聲濾波水平之間進行權衡。此外,當 AUX ADC 啟動時,默認情況下,AUXCELL 時隙始終與主 ADC Cell1 時隙對齊。[AUX_CELL_ALIGN] 設置使 MCU 能夠更改與主 ADC Cell8 時隙的對齊方式,從而減少較高通道上主 ADC 和 AUX ADC 之間的采樣時間差值。
圖 8-47 電芯電壓測量診斷在開始電芯電壓測量比較之前,主機確保:
要開始電芯電壓測量比較,請執行以下操作:
主機檢查 FAULT_COMP_VCCB1 和 FAULT_COMP_VCCB2 寄存器以獲得比較結果。
ADC 比較中止條件:
在下面列出的無效條件下,器件不會啟動電芯電壓測量比較。當比較中止時,FAULT_COMP_MISC[COMP_ADC_ABORT] = 1,[DRDY_AUX_CEL] = 1,[DRDY_VCCB] = 1,并且 FAULT_COMP_VCCB1/2 寄存器 = 0xFF。如果 [AUX_CELL_SEL4:0] 設置為鎖定在單個通道上,則在比較運行中止時 AUX_CELL_HI/LO 寄存器將被重置為默認值 0x8000。
會阻止開始電芯電壓測量比較的無效條件或設置:
后 ADC 數字 LPF 檢查:
只要主 ADC 在運行,就會連續檢查數字 LPF。實施重復的診斷 LPF 來檢查每個 VC 通道和 BBP/N 通道的每個 LPF。一次對一個 LPF 執行檢查。
例如,要測試電芯通道 1 的 LPF1,輸入(即電芯 1 的 ADC 測量結果)會饋送到 LPF1 和診斷 LPF 一段時間。LPF1 和診斷 LPF 的輸出相互比較。將比較 LPF1 和診斷 LPF 的多個輸出,以確保 LFP1 的運行,然后再檢查下一個 LFP。如果任何 LPF 未能通過診斷檢查,則 FAULT_COMP_MISC[LPF_FAIL] = 1。
當每個活動電芯通道的 LPF 被測試一次時,ADC_STAT2[DRDY_LPF] = 1。只要主 ADC 在運行,LPF 的診斷檢查就會在后臺持續運行。

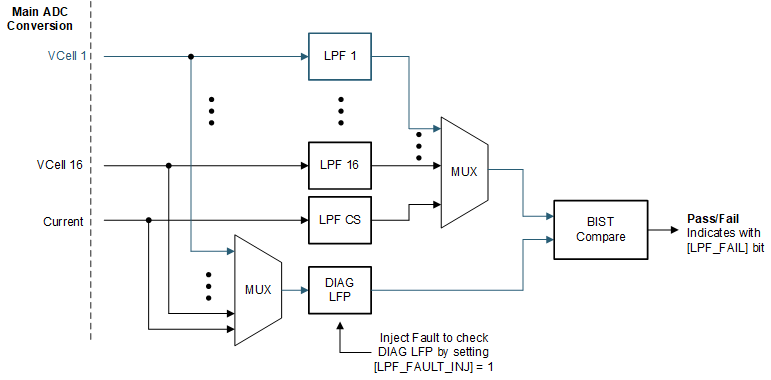

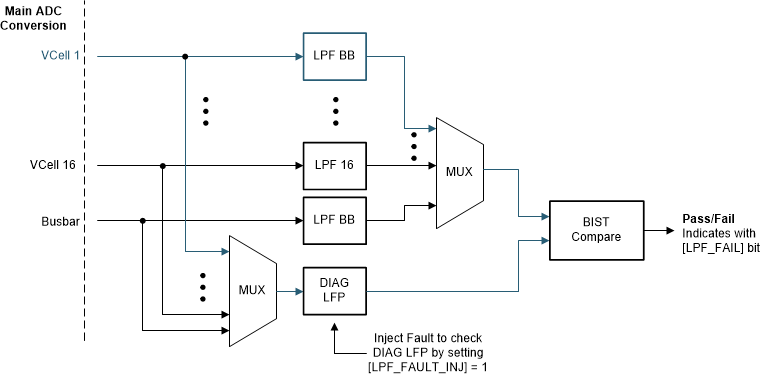

圖 8-48 后 ADC LPF 診斷(藍色路徑是檢查 LPF1 的示例)此外,器件還執行檢查以驗證診斷 LPF 本身的功能。通過設置 DIAG_COMP_CTRL4[LPF_FAULT_INJ] = 1 并重新啟動主 ADC,器件將向診斷 LPF 注入故障,從而在 LPF 診斷檢查期間強制發生故障,然后設置 [LPF_FAIL] = 1。測試完成后,只需設置 [LPF_FAULT_INJ] = 0。
