設置的窗口比較器可通過上拉至 TSREF 的外部熱敏電阻網絡來對所有 GPIO 輸入進行溫度監(jiān)測。該比較器功能完全獨立于 ADC 功能,因此,即使 ADC 功能失敗,模擬比較器仍會標記超過過熱 (OT) 和欠溫 (UT) 比較器閾值的情況。編程的閾值通過 DAC 轉換至比較器。

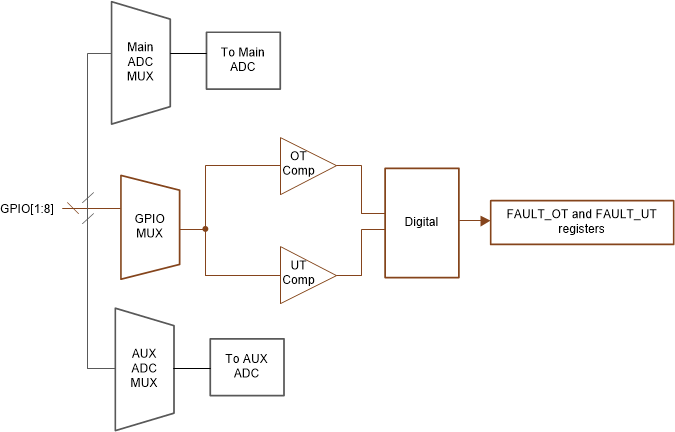

圖 8-21 OT 和 UT 保護器由 OTUT_THRESH[OT_THR4:0] 和 OTUT_THRESH[UT_THR2:0] 位設置的 OT 和 UT 閾值對于所有有效 GPIO 輸入都是相同的。有效 GPIO 輸入由 GPIO_CONFn[GPIO*2:0] 定義(其中 n = 1 至 4,* = 1 至 8,表示對應的 GPIO 輸入)GPIO 必須配置為 ADC 和 OTUT 輸入才能被視為 OTUT 保護器的有效 GPIO 輸入。
OTUT 比較器使用 TSREF 作為基準,因此檢測是比例式的。如果(GPIO 電壓/TSREF)小于 OTUT_THRESH[OT_THR4:0] 設置,則 OT 保護器會檢測到特定 GPIO 上的 OT 故障。如果(GPIO 電壓/TSREF)大于 OTUT_THRESH[UT_THR2:0] 設置,則 UT 保護器會檢測到特定 GPIO 上的 UT 故障。OTUT 保護器假設使用 NTC 熱敏電阻進行溫度監(jiān)測。
MCU 確保在啟動 OTUT 保護器之前啟用 TSREF。否則,OTUT 保護器會將所有 GPIO 輸入上的所有 OT 和 UT 故障標記為異常檢測指示。
