為確保器件的最佳性能,建立干凈的接地方案非常重要。有三個接地引腳(AVSS、DVSS、CVSS)用于連接器件的內部電源,有一個接地基準 (REFHM) 用于連接精密基準。存在高噪聲接地和低噪聲接地,必須在最初的布局中將其分開,并在較低的 PCB 層中將其重新連接在一起。如果可能,必須將外部元件(例如旁路電容器)連接到適當?shù)慕拥亟M,以使高噪聲接地和低噪聲接地分開。
即使在主要用于信號路由的 PCB 層上,如果可能,最好有一個小的接地覆銅島來提供低阻抗接地,而不是簡單地提供一個過孔來通過接地引線連接到較低接地平面。

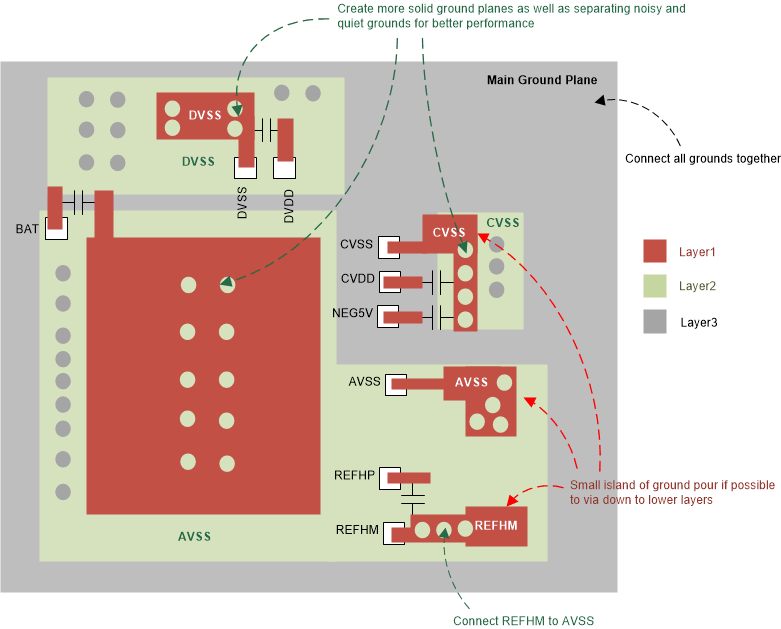

圖 11-1 接地布局注意事項如果多個器件放置在同一個 PCB 上,則每個器件必須有自己的接地平面,并具有適當?shù)牟季珠g隙。

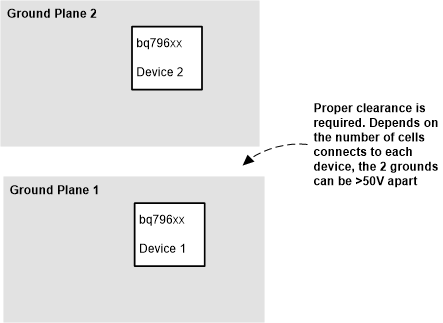

圖 11-2 同一 PCB 上每個器件的單獨接地平面
