ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
UART 接口遵循 8-N-1 標準串行協議,發送的信息包含一個 START 位,后跟八個數據位,然后是一個 STOP 位。STOP 位指示字節結束。如果接收到的字節沒有設置 STOP 位,則會設置 FAULT_COMM1[STOP_DET] 位,指示主機和器件之間可能存在波特率問題。該器件支持 1Mbps 波特率。此外,在開發過程中,需要使用較慢的波特率來調試通信,可以在通信調試模式下啟用可選的 250kbps 波特率。
UART 通過 TX 引腳發送數據,通過 RX 引腳接收數據??臻e時,TX 和 RX 引腳為高電平。UART 接口要求 RX 通過基底器件上的電阻器上拉至 CVDD。RX 在器件側上拉。請勿斷開 RX 的連接。對于堆棧器件,確保 RX 直接連接到 CVDD。
TX 引腳在堆棧器件中被禁用,但必須通過基底器件上主機側的電阻器拉高,以防止在未連接通信電纜時或在斷電或 SHUTDOWN 狀態期間(此時 TX 具有高阻抗)觸發無效的通信幀。在 ACTIVE 或 SLEEP 模式下,無論啟用還是禁用,TX 始終在內部拉至 CVDD。如果未在堆棧器件中使用,請將 TX 保持未連接狀態。
UART 接口嚴格來說是半雙工接口。在發送時,任何嘗試在 RX 上進行的通信都將被忽略。唯一的例外是 RX 引腳上的 COMM CLEAR 信號,該信號會立即終止通信。有關詳細信息,請參閱節 8.3.6.1.1.1.3。
在 UART 中使用兩個 STOP 位:
可以為器件設置兩個停止位 (DEV_CONF[TWO_STOP_EN] = 1),從器件傳輸?shù)街鳈C(jī)的 UART 響應幀始終返回兩個 STOP 位,如下所示。主機無需向器件發送帶有兩個 STOP 位的命令幀。無論是否啟用該功能,器件都能夠接收一個或多個停止位。

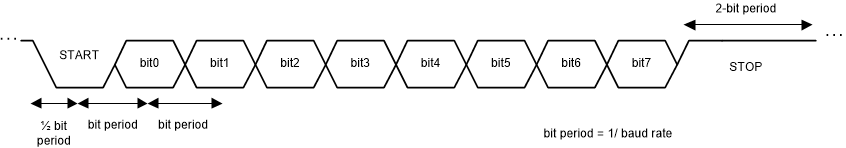

圖 8-24 具有兩個 STOP 位的 UART 響應幀兩個停止位的潛在用途可能是:
雖然 UART 僅由基底器件使用,但如果 [TWO_STOP_EN] = 1,那么即使堆棧中未使用 UART,堆棧器件也會設置 [TWO_STOP_EN] = 1。這是因?yàn)槎褩F骷⑹褂梦辉O(shè)置來確定在兩個通信幀之間應用的合適間隙。
