ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
一共有 24 個輸入(時隙)多路復用到 AUX ADC(圖 8-8)。所有輸入都以輪詢方式進行測量(圖 8-9)。測量每個輸入需要 8μs(標稱值),單個輪詢周期在 192μs(標稱值)內完成。AUX ADC 的輸入為:
所有測量值均以 16 位十六進制二進制補碼形式報告。結果會報告給相應的 *_HI(高字節)和 *_LO(低字節)寄存器。它首先將十六進制結果轉換為十進制值。按照表 8-3 中的公式將結果轉換為 μV 或 °C。
啟用 AUX ADC 后,表 8-3 中顯示的所有 AUX ADC 相關結果寄存器都將重置為默認值 0x8000。當 AUX ADC 隨著輪詢周期進行轉換時,測量結果將填充到結果寄存器中。當 MCU 讀取 *_HI 寄存器時,器件將暫停到對相關 *_LO 寄存器的數據刷新,直到讀取該 *_LO 寄存器。
| AUX ADC 輸入 | 結果寄存器 | 轉換公式 |
|---|---|---|
| 內核溫度 2 | DIETEMP2_HI/LO | 以 °C 表示的結果 = 以十進制表示的 VLSB_AUX_DIETEMP2 * 結果 注意:0x0000h 以 0°C 為中心。 |
| 多路復用 AUXCELL1 至 AUXCELL16 和 BB 通道 | AUX_CELL_HI/LO,當 CB 多路復用器鎖定到單個通道時 | 以 μV 表示的結果 = 以十進制表示的 VLSB_ADC * 結果 |
| BAT | AUX_BAT_HI/LO | 以 μV 表示的結果 = 以十進制表示的 VLSB_AUX_BAT * 結果 |
| REFL | AUX_REFL_HI/LO | 以 μV 表示的結果 = 以十進制表示的 VLSB_AUX_DIAG * 結果 |
| VBG2 | AUX_VBG2_HI/LO | |
| VCM | AUX_VCM_HI/LO | |
| AVAO_REF | AUX_AVAO_REF_HI/LO | |
| AVDD_REF | AUX_AVDD_REF_HI/LO | |
| OV DAC | AUX_OV_DAC_HI/LO | |
| UV_DAC | AUX_UV_DAC_HI/LO | |
| VCBDONE DAC | AUX_VCBDONE_DAC_HI/LO | |
| OT 或 OTCD DAC | AUX_OT_OTCD_DAC_HI/LO | |
| UT DAC | AUX_UT_DAC_HI/LO | |
| 多路復用 GPIO1 至 GPIO8 | AUX_GPIO_HI/LO | 以 μV 表示的結果 = 以十進制表示的 VLSB_GPIO * 結果 |

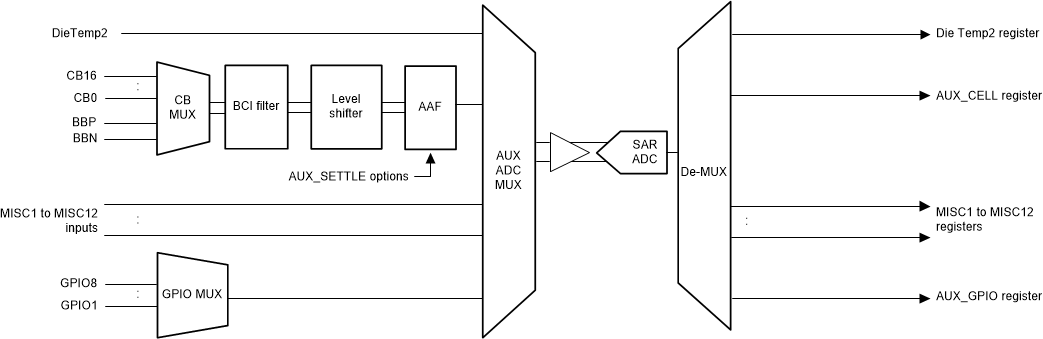

圖 8-8 AUX ADC 測量路徑

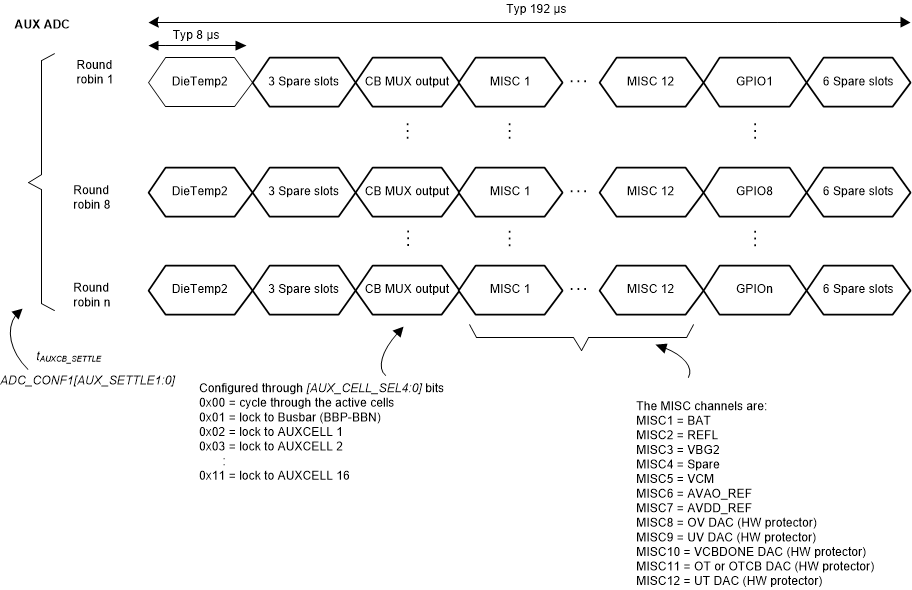

圖 8-9 AUX ADC 輪詢測量
