設置的窗口比較器為所有 VC 通道提供電芯電壓監測。該比較器功能完全獨立于 ADC 功能,因此,即使 ADC 功能失敗,模擬比較器仍會標記超過過壓 (OV) 和欠壓 (UV) 比較器閾值的情況。編程的閾值通過 DAC 轉換至比較器。

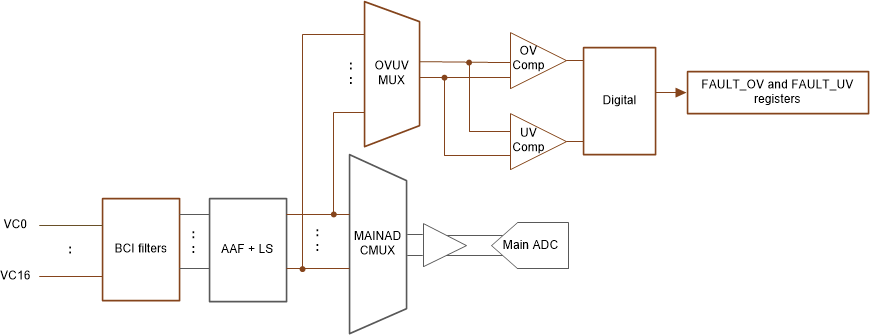

圖 8-19 OV 和 UV 保護器由 OV_THRESH 和 UV_THRESH 寄存器設置的 OV 和 UV 閾值對于所有 VC 通道都相同。有效通道由 ACTIVE_CELL[NUM_CELL3:0] 位定義。這些位設置最高的有效通道編號,并且器件假定任何較低的通道也有效。
UV_DISABLE1 和 UV_DISABLE2 寄存器設置禁用任何單獨通道的 UV 檢測,例如通道連接至匯流條。
否則,如果 VC 通道電壓大于 OV_THRESH 設置,則 OV 保護器會檢測到特定通道上的 OV 故障。如果 VC 通道電壓低于 UV_THRESH 設置,則 UV 保護器會檢測到特定通道上的 UV 故障。
