ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
有八個 GPIO。所有 GPIO 輸入均可用于熱敏電阻連接以進行溫度測量,并可用作簡單的單端電壓輸入測量。

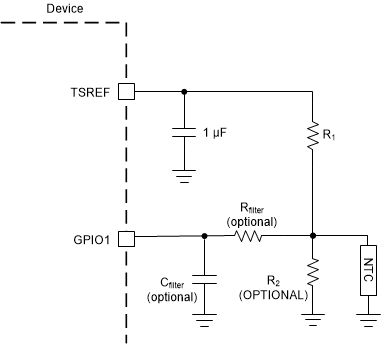

圖 8-6 熱敏電阻連接圖 8-6 展示了啟用 GPIO 進行熱敏電阻測量時的熱敏電阻電路。MCU 通過設置 CONTROL2[TSREF_EN] = 1 確保 TSREF 已啟用,并在獲取測量值之前穩定。
GPIO 被多路復用至其中一個主 ADC 多路復用器輸入。也就是說,在單個輪詢周期中,僅測量一個 GPIO。要完成全部八個 GPIO 測量,需要八個輪詢周期。

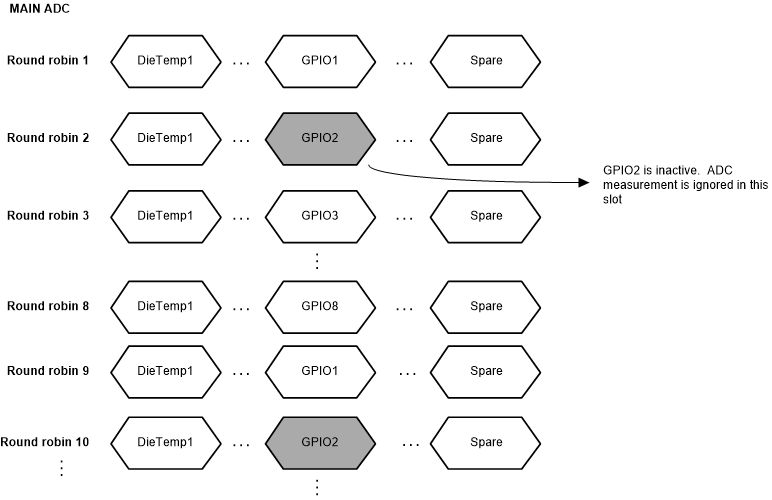

要啟用 GPIO 進行 ADC 測量,相應的 GPIO_CONFn[GPIO*2:0](其中 n = 1 至 4,* = 1 至 8,表示對應的 GPIO)寄存器應配置為 ADC 輸入或 ADC 和 OTUT 輸入。例如,要啟用 GPIO1 僅用于 ADC 測量,請將 GPIO_CONF1[GPIO12:0] 設置為 ADC 輸入。有關更多詳細信息,請參閱節 8.3.5。如果沒有為任何 ADC 測量配置 GPIO,器件將忽略相應的 GPIO 時隙,但不會從輪詢周期中刪除該時隙。有關 GPIO2 配置為非 ADC 測量時的示例,請參閱圖 8-7。
圖 8-7 GPIO2 未配置用于 ADC 測量測量結果在相應的 GPIO*_HI(高字節)和 GPIO*_LO(低字節)寄存器中報告,其中 * = 1 至 8。測量結果以 μV 為單位。為了獲得更高的溫度精度,MCU 可以通過使用 TSREF 和 GPIO 測量來使用比例式測量,公式如下:(GPIO_ADC/TSREF_ADC) = RNTC/(RNTC + R1),其中
對于無效的 GPIO 通道,相應的 _HI 和 _LO 寄存器保留默認值 0x8000。
