ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
| 相關引腳 | 組件 | 值 | 說明 |
|---|---|---|---|
| BAT | 濾波電阻器 | 30? | 單端 RC 濾波器,必須使用建議值以實現熱插拔性能。 |
| 濾波電容器 | 10nF/100V 可以根據模塊尺寸使用較低的額定電壓 | ||
| NPNB | NPN (Q1) | 集電極-發射極擊穿電壓 80V 至 100V,但可以根據模塊尺寸使用較低的額定值 額定功率 ≥ 1W 在預期負載電流下增益 > 80 電流處理能力 >100mA | 外部 NPN 用于形成預穩壓電路,以便為 LDOIN 引腳提供 6V(典型值)輸入。 可以通過以下公式來優化 NPN 的額定電壓: NPN 額定電壓 = 最大 VModule – 最小 VLDOIN + 裕度 其中: 最大 VModule = 充滿電的電芯的最大模塊電壓 最小 VLDOIN = VLDOIN 參數的最小規格 裕度 = 系統瞬態電壓 + 符合應用要求的設計裕度 |
| 外部 NPN 集電極上的電阻器 (RNPN) | 因模塊電壓而異 | 該電阻器有兩個用途: (a) 構成 NPN 預穩壓電路的 RC 濾波器 (b) 與 NPN 共享散熱 | |
| 外部 NPN 集電極上的電容器 | 0.22μF/100V 可以根據模塊尺寸使用較低的額定電壓 | 該電容器構成 NPN 預穩壓電路的 RC 濾波器 該電容器的額定值基于模塊上的峰值電壓尖峰。對于更小的模塊尺寸, 可以使用額定電壓小于 100V 的電容器。系統設計人員根據其系統容差和要求選擇額定電壓經過優化的電容器。 |
為了降低外部 NPN (Q1) 所需的額定功率,系統設計人員可以在 NPN 集電極上放置功率電阻器,以通過模塊電壓 (VModule) 生成 IR 壓降。圖 9-3 展示了為 BQ79616 器件供電的電流路徑。
對于 TI 建議的元件,典型的 ISTARTUP 電流(即器件從 SHUTDOWN 狀態進入 ACTIVE, 狀態時的浪涌啟動電流)為 20mA。該電流是 IBAT + ILDOIN 的總和,取決于 PCB 板元件和布局。設計人員必須在其端部對其進行表征。

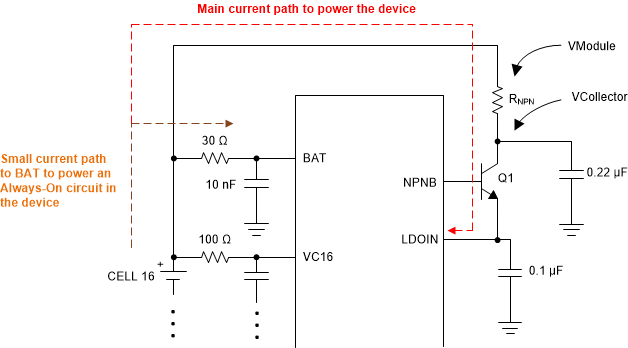

圖 9-3 功耗路徑為確保有足夠的余量來保持 LDOIN 引腳上的 6V(典型值)穩定電壓,系統設計人員應確保 VCollector 的電壓在任何時候都不低于 8V(假設 NPN 上的壓降約為 2V)。
因此,允許的最大 RNPN 值 =((最小 VModule)–(VCollector))/(最大峰值電流)
其中:
最小 VModule:基于模塊尺寸和每個應用的最小電芯電壓
VCollector:8V,假設 NPN 上的壓降約為 2V
最大峰值電流:最高工作電流,即所有功能都開啟時的有功電流。請注意,不同的通信隔離元件(例如電容器隔離與變壓器或變壓器類型)會為總功耗產生不同的負載。
從電池組頂部單獨為器件供電:
該器件設計為由電池組供電。如果需要使用單獨的電源為器件供電(如圖 9-4 所示),則 BAT 引腳上的電壓與最高 VC 引腳電壓(相對于接地)之間的關系為 BAT 電壓 ≥(0.5 × 最高 VC 電壓)+ 2。
例如,如果器件連接至最大電芯電壓為 4.2V/電芯 的 14S 模塊,則最高 VC 引腳為 VC14,最高 VC14 電壓為 (4.2V × 14) = 58.8V。如果單獨為 BAT 引腳供電,則 BAT 電壓必須 ≥ 31.4V。
同樣,如果 BBP/N 通道連接在最高電芯組上方,則 BBP 引腳的電壓(相對于接地)將高于 VC 引腳。在這種情況下,VBAT ≥ [(VBBP-2.5) × 0.84] + 4.5。該要求適用于為 BAT 單獨供電的情況,用于確保內部電平轉換器正常工作。如果無法維持電壓關系,則會導致 VC 和 BB 通道上的 ADC 測量誤差增加。

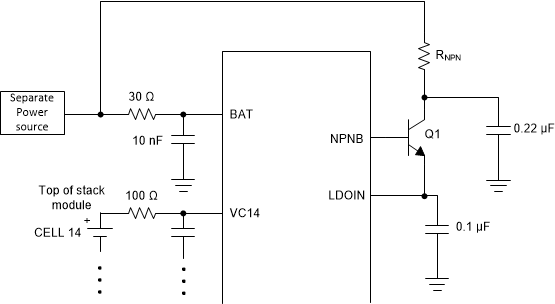

圖 9-4 BAT 的單獨電源
