與電芯電壓測量檢查類似,該器件通過將主 ADC 測量值與 AUX ADC 測量值進行比較來檢查熱敏電阻溫度測量。為了讀取主 ADC 和 AUX ADC 測量的比較值,MCU 使用 [AUX_GPIO_SEL] 設置鎖定單個通道并啟動該診斷檢查。在該配置中,主 ADC 和 AUX ADC 的比較值將分別報告給 DIAG_MAIN_HI/LO 寄存器和 DIAG_AUX_HI/LO 寄存器。

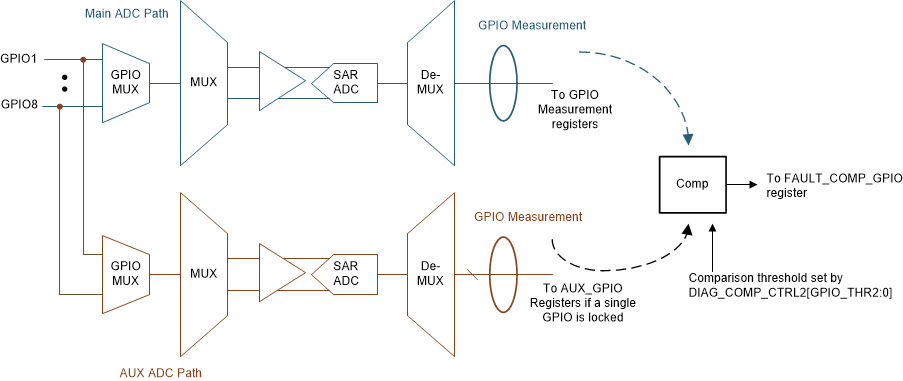

圖 8-49 熱敏電阻溫度 (GPIO) 測量診斷在開始溫度測量比較之前,主機確保:
要開始電芯電壓測量比較,請執行以下操作:
主機檢查 FAULT_COMP_GPIO 寄存器以獲取比較結果。
ADC 比較中止條件:
在下面列出的無效條件下,器件不會啟動溫度測量比較。當比較中止時,FAULT_COMP_MISC[COMP_ADC_ABORT] = 1、[DRDY_GPIO] = 1 且 FAULT_COMP_GPIO = 0xFF。如果 [AUX_GPIO_SEL3:0] 設置為鎖定在單個通道上,則在比較運行中止時 AUX_GPIO_HI/LO 寄存器將被重置為默認值 0x8000。
會阻止開始溫度測量比較的無效條件或設置:
