差分菊花鏈(垂直)接口使用異步 13 位字節傳輸協議。數據首先傳輸 LSB,然后復制每一位(采用補碼形式)以確保傳輸中沒有直流成分。
圖 8-32 菊花鏈位定義一個字節以前導碼開始,隨后是兩個 SYNC 位、一個幀起始位、從 LSB D0 到 MSB D7 的八個數據位(D0 在幀狀態之后傳輸,D7 最后傳輸,其后是錯誤和后同步碼)。
器件使用前導碼和 SYNC 位來提取時序信息,以解碼字節中其余的位值。如果檢測到以下任何錯誤,則不會處理該字節并設置寄存器錯誤位。
接收到兩個有效的 SYNC 位后,附加位就會被解碼并發送到命令處理器。器件繼續檢測該字節上的任何錯誤,如果檢測到錯誤,則會在該字節中設置字節錯誤 (BERR) 位。DEBUG_COMH/L_BIT[PERR] = 1 取決于哪個 COM 端口檢測到錯誤。以下條件將設置字節中的 BERR 位。
與此同時,每個位仍在重新傳輸?shù)较乱粋€器件。如果器件無法將該位解碼為 1 或 0,它將以 0 重新傳輸,并在該字節中設置 BERR 位。當新器件檢測到接收字節中 BERR 位被設置為 1 時,它將忽略有問題的字節并設置 DEBUG_COMH/L_BIT[BERR_TAG] = 1,指示接收到的字節具有 BERR。被忽略的可疑字節可能會導致其他通信錯誤,并且還可能會觸發在新器件中設置 DEBUG_COMH/L_BIT[PERR] = 1??梢勺止?jié)繼續在設置 BERR 的情況下沿菊花鏈重新傳輸,該過程持續進行。

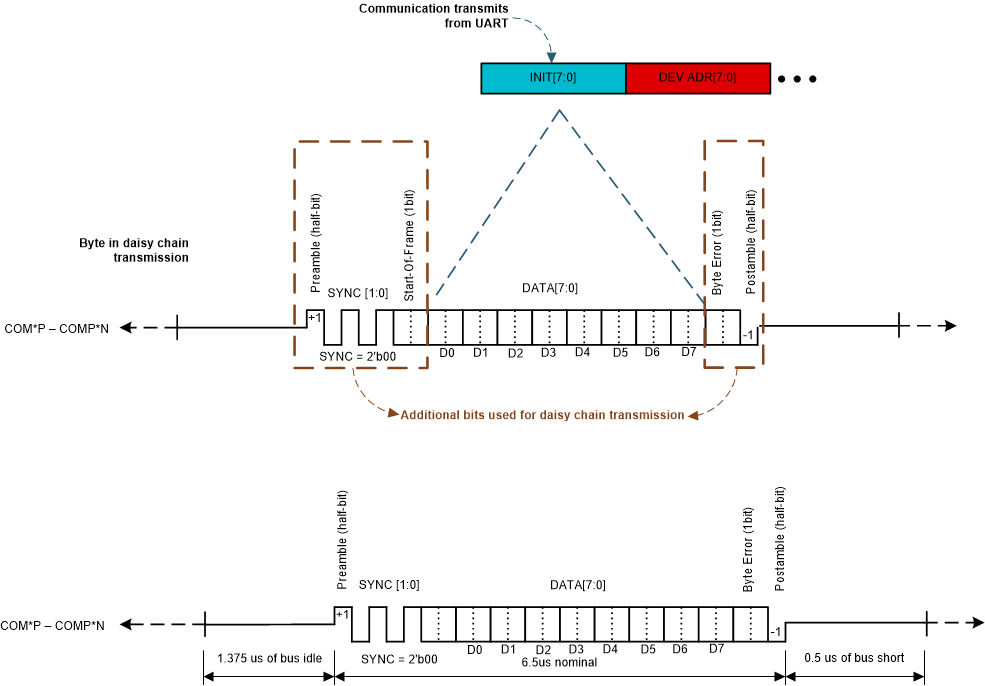

圖 8-33 菊花鏈字節定義| 位域 | 說明 |
|---|---|
| 前導碼(半位) | 表示事務開始,向接收器發出開始采樣的信號。該半位和隨后的兩個 SYNC 位用于額外的時序信息。 |
| SYNC[1:0] | 始終為 0b00。SYNC 位用于數字電路評估字節上的時序和噪聲水平,從而改進噪聲環境中 1 和 0 的檢測。 |
| 幀起始(1 位) | 幀起始 (SOF) 位指示后繼數據字節是初始化字節,即通信事務幀的開始。堆棧器件需要使用該信息來處理通信。 對于命令幀事務,基底器件負責設置 SOF 位,因為它將 UART 通信轉換為菊花鏈通信。 初始化字節包含數據大小信息?;灼骷⒏鶕?jù)數據大小信息來計算接收到的字節數并相應地設置下一個 SOF 位。 UART COMM CLEAR 信號重置 UART 接收器,其中包括邏輯的幀處理。因此,COMM CLEAR 之后的下一個字節必須將 SOF 設置為 1,因為 COMM CLEAR 指示系統清除 UART 并重新啟動通信。 |
| Data[7:0] | 通信事務幀的實際字節 |
| 字節錯誤 BERR(1 位) | 指示在該字節中檢測到錯誤。當器件接收到下部器件設置了 BERR 的字節時,它也會在設置 BERR = 1 的情況下重新傳輸該字節。 由于每個數據位都會從一個器件重新計時到下一個器件,因此下一個器件可能無法檢測到通信錯誤。然而,[BERR] 位的標簽會指示該通信幀在其先前的事務期間產生錯誤。 |
| 后同步碼(半位) | 指示事務結束 |
每個字節以 2MHz(每個脈沖 250ns,或每對 500ns)的頻率傳輸。兩個字節之間的傳輸時間取決于 UART 波特率(正常運行狀態下為 1Mbps),但字節傳輸時間始終相同。通信幀是用字節之間的空閑時間定義的。在某些極少數情況下,通信信號可能無法完全終止,從而在一個字節末尾留下振鈴。在這種情況下,增加字節間的間隙可以提高通信的穩健性。器件允許通過 STACK_RESPONSE 寄存器設置在響應幀中的字節之間插入額外的字節間隙。

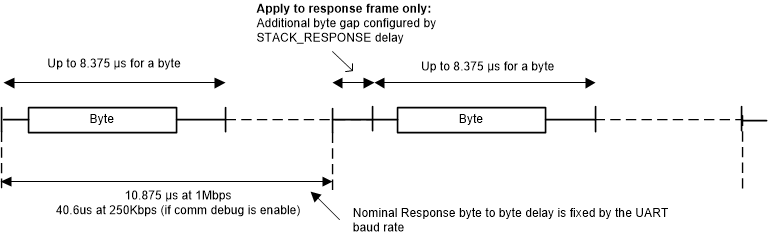

圖 8-34 菊花鏈字節傳輸
