該器件具有三種功耗模式和一個 POR 狀態。
表 8-34 總結了不同功耗模式下支持的各種功能,圖 8-59 展示了功耗狀態圖。
| 功能模塊 | SHUTDOWN | SLEEP | ACTIVE | POR |
|---|---|---|---|---|
| 主 ADC | √ | 這不是功耗狀態。所有電路均關閉。VBAT 上足夠的電壓將對器件進行 POR 并將其置于 SHUTDOWN 模式 | ||
| AUX ADC | √ | |||
| OV/UV 保護器 | √(1) | √ | ||
| OT/UT 保護器 | √(1) | √ | ||
| Cell Balancing | √(1) | √ | ||
| OTCB 檢測 | √(1) | √ | ||
| 模塊均衡(通過 MB_TIMER_CTRL 控制) | √ | |||
| UART | √ | |||
| 垂直通信 | √ | |||
| 故障狀態和 NFAULT 通信 | √ | √ | ||
| 通信超時 | √ | |||
| SLEEP 超時 | √ | |||
| 熱關斷檢測 | √ | √ | ||
| SPI 控制器 | √ | |||
| OTP 編程 | √ | |||
| 用于檢測器件 POR 的常開模塊 | √ | √ | √ |

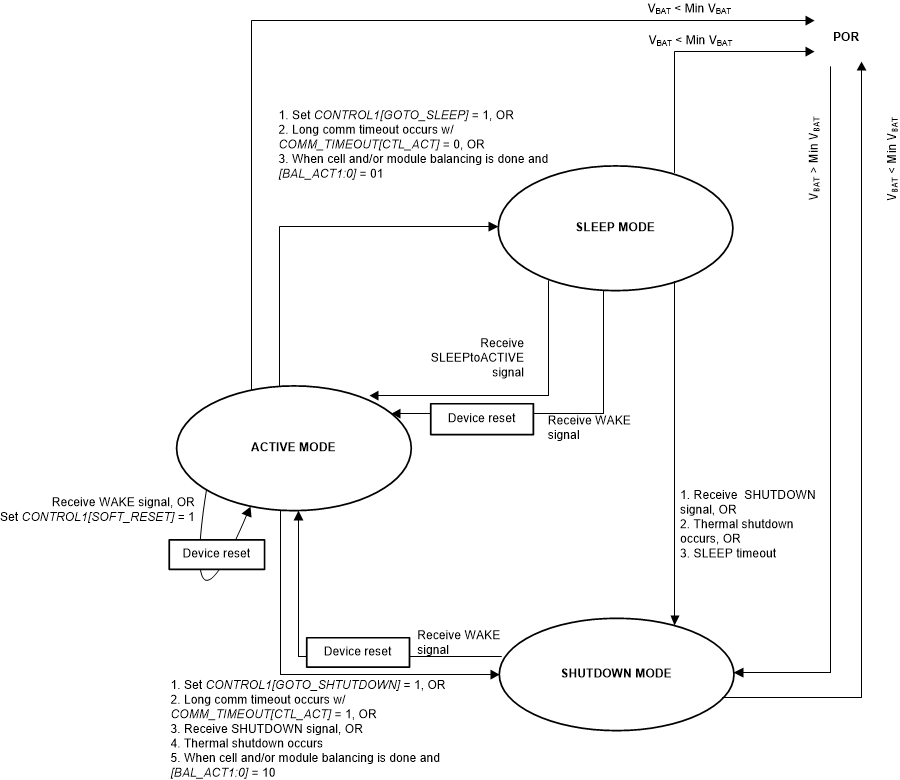

圖 8-59 功耗狀態圖
