ZHCSRX7 june 2023 BQ79616
PRODUCTION DATA
當 ADC_CTRL2 寄存器中的 AUX_CELL_ALIGN = 0x0 時,器件會將 AUX 電芯測量(CB 多路復用器 - 時隙 5)與主電芯上的目標 VC 通道時隙對齊。DieTemp2 啟動時沒有任何延遲,AUX 電芯 CB 多路復用器時隙 5 動態(tài)移動以匹配選定的主電芯,其余 AUX ADC 時隙會相應(yīng)地進行調(diào)整。這可確保主 VC 和 AUX CB ADC 采樣之間沒有時間偏差。
當 AUX_CELL_ALIGN = 0x1 時,動態(tài)對齊被禁用,AUX 電芯測量(CB 多路復用器時隙 5)始終與主 ADC 電芯 8 測量(主 ADC 時隙 12)對齊。

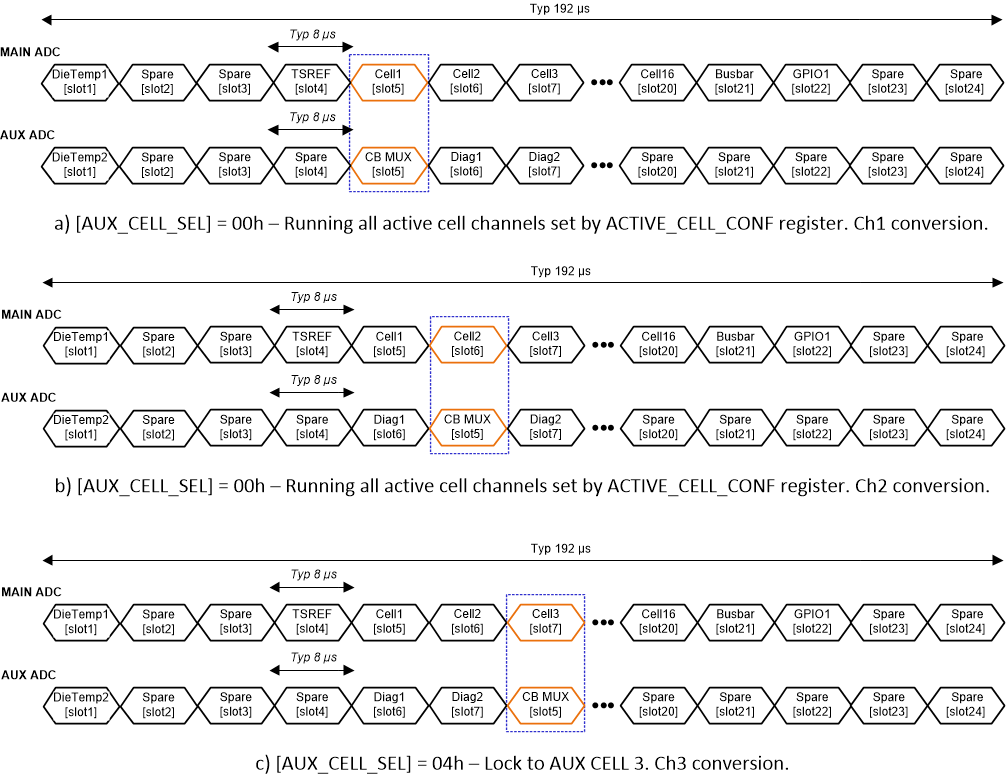

圖 8-12 主 ADC 和 AUX ADC 采樣之間的同步
