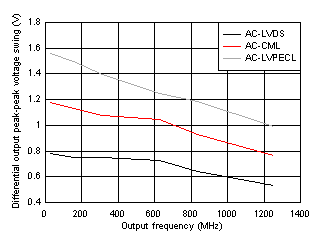

5.8 典型特性
除非另有說明：VDD = 3.3V，VDDO = 1.8V，TA = 25°C，測量 AC-LVPECL 輸出。DPLL：fREF = 25MHz，fTDC = 25MHz，BWDPLL = 10Hz，DPLL 鎖定至基準。APLL1：fXO = 48MHz，fPD1 = 24MHz (fXO÷2)，fVCO1 = 2500MHz，BWAPLL1 = 2.5kHz，DPLL 模式。APLL2：fPD2 = 138.8MHz (fVCO1÷18)，BWAPLL2 = 500kHz，圖 5-10和圖 5-11 的級聯 APLL2 模式。不同頻率偏移下的 PLL 輸出時鐘相位噪聲取決于不同的噪聲源，例如外部時鐘輸入源（REF IN、XO）和內部噪聲源（PLL、VCO）以及配置的 PLL 環路帶寬（BWREF-DPLL、BWTCXO-DPLL、BWAPLL）。每個外部時鐘源 (fSOURCE) 所示的相位噪聲曲線都?xì)w一化為 PLL 輸出頻率 (fOUT)，具體方法是將 20×LOG10(fOUT / fSOURCE) 添加到測得的源相位噪聲。

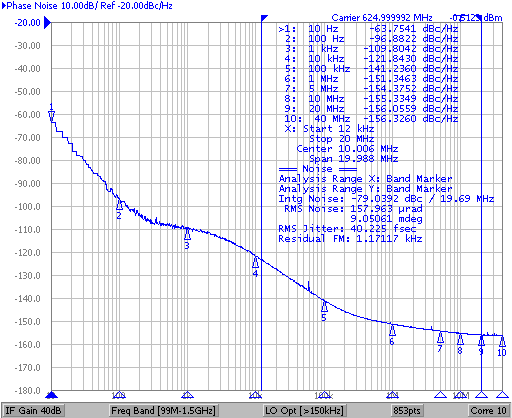

| 抖動 = 40fs RMS（12kHz 至 20MHz） |
| DPLL 模式（禁用 APLL2） |

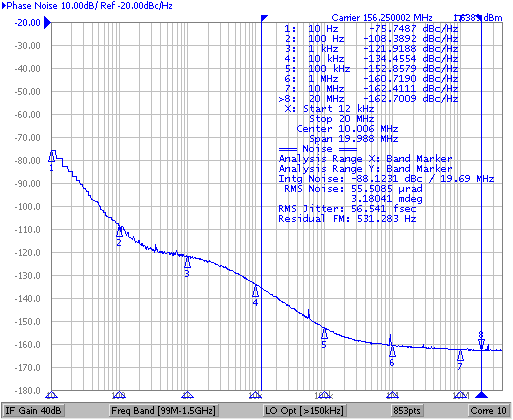

| 抖動 = 56fs RMS（12kHz 至 20MHz） |
| DPLL 模式（禁用 APLL2） |
| 抖動 = 74fs RMS（12kHz 至 20MHz） |
| DPLL 模式（禁用 APLL2） |
| 抖動 = 120fs RMS（12kHz 至 20MHz） |
| 具有級聯 APLL2 的 DPLL 模式 |
| fVCO2 = 5737.5MHz |

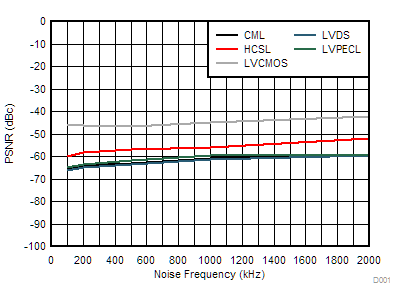

| 注入電源的 25mVpp 噪聲（VDD = 3.3V，VDDO = 1.8V） |
| DJSPUR (ps pk-pk) = 2 × 10(dBc/20) / (π × fOUT) × 1E6，其中 dBc 是 PSNR 雜散電平（以 dBc 為單位），fout 是輸出頻率（以 MHz 為單位） |
| 抖動 = 47fs RMS（12kHz 至 20MHz） |
| DPLL 模式（禁用 APLL2） |

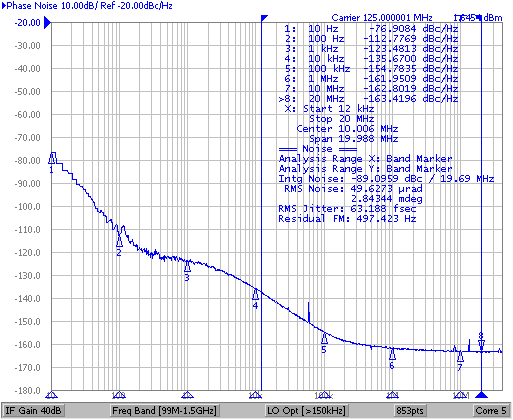

| 抖動 = 63fs RMS（12kHz 至 20MHz） |
| DPLL 模式（禁用 APLL2） |
| 抖動 = 117fs RMS（12kHz 至 20MHz） |
| 具有級聯 APLL2 的 DPLL 模式 |
| fVCO2 = 5598.72MHz |

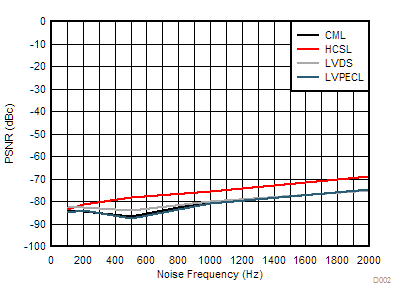

| 注入電源的 50mVpp 噪聲（VDD = 3.3V，VDDO = 3.3V） |
