ZHCSJ47E March 2017 – December 2018 DRA76P , DRA77P
ADVANCE INFORMATION for pre-production products; subject to change without notice.
| NO. | PARAMETER | DESCRIPTION | MIN | MAX | UNIT |
|---|---|---|---|---|---|
| RMII5 | tsu(RXD-REF_CLK) | Setup time, receive selected signals valid before REF_CLK | 4 | ns | |
| tsu(CRS_DV-REF_CLK) | |||||
| tsu(RX_ER-REF_CLK) | |||||
| RMII6 | th(REF_CLK-RXD) | Hold time, receive selected signals valid after REF_CLK | 2 | ns | |
| th(REF_CLK-CRS_DV) | |||||
| th(REF_CLK-RX_ER) |

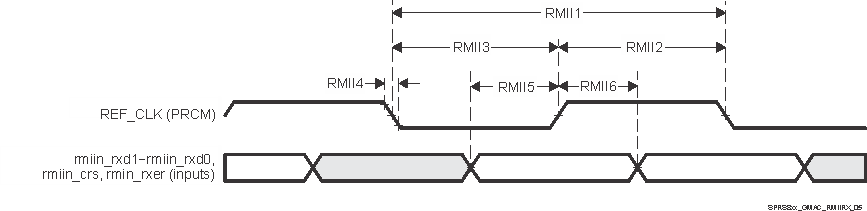

Figure 5-73 GMAC Receive Interface Timing RMIIn Operation Table 5-107, Table 5-107 and Figure 5-74 present switching characteristics for GMAC RMIIn transmit 10/100Mbit/s.
