7.3.3 AVDD 線性穩壓器
MCT8329A 中集成了一個 3.3V、80mA 線性穩壓器，可供外部電路使用。如果 VREG 連接到 AVDD，則只有 50mA 電流可供外部電路使用。LDO 的輸出固定為 3.3V。該穩壓器可為低功耗 MCU 或其他具有低電源電流需求的電路提供電源電壓。AVDD 穩壓器的輸出應在 DVDD 引腳附近旁路，通過一個 X5R 或 X7R、1μF、6.3V 陶瓷電容器返回至 AGND 引腳。

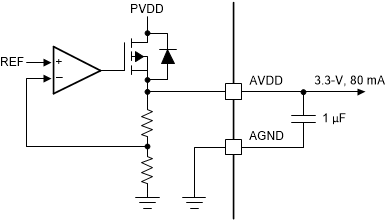

圖 7-3 AVDD 線性穩壓器方框圖可以使用方程式 1 來計算器件中 AVDD 線性穩壓器耗散的功率：
方程式 1.
例如，當 VPVDD 為 24V 時，從 AVDD 汲取 20mA 的電流會導致方程式 2 所示的功率耗散。
方程式 2.
