7.3.19.2 開環中的 FG
在閉環（換向）操作期間，驅動速度（FG 輸出頻率）與實際電機速度同步。然而，在開環操作期間，F(xiàn)G 可能不會反映實際電機速度。此處的開環和閉環是指電機換向方法，不是指閉環速度或功率控制。

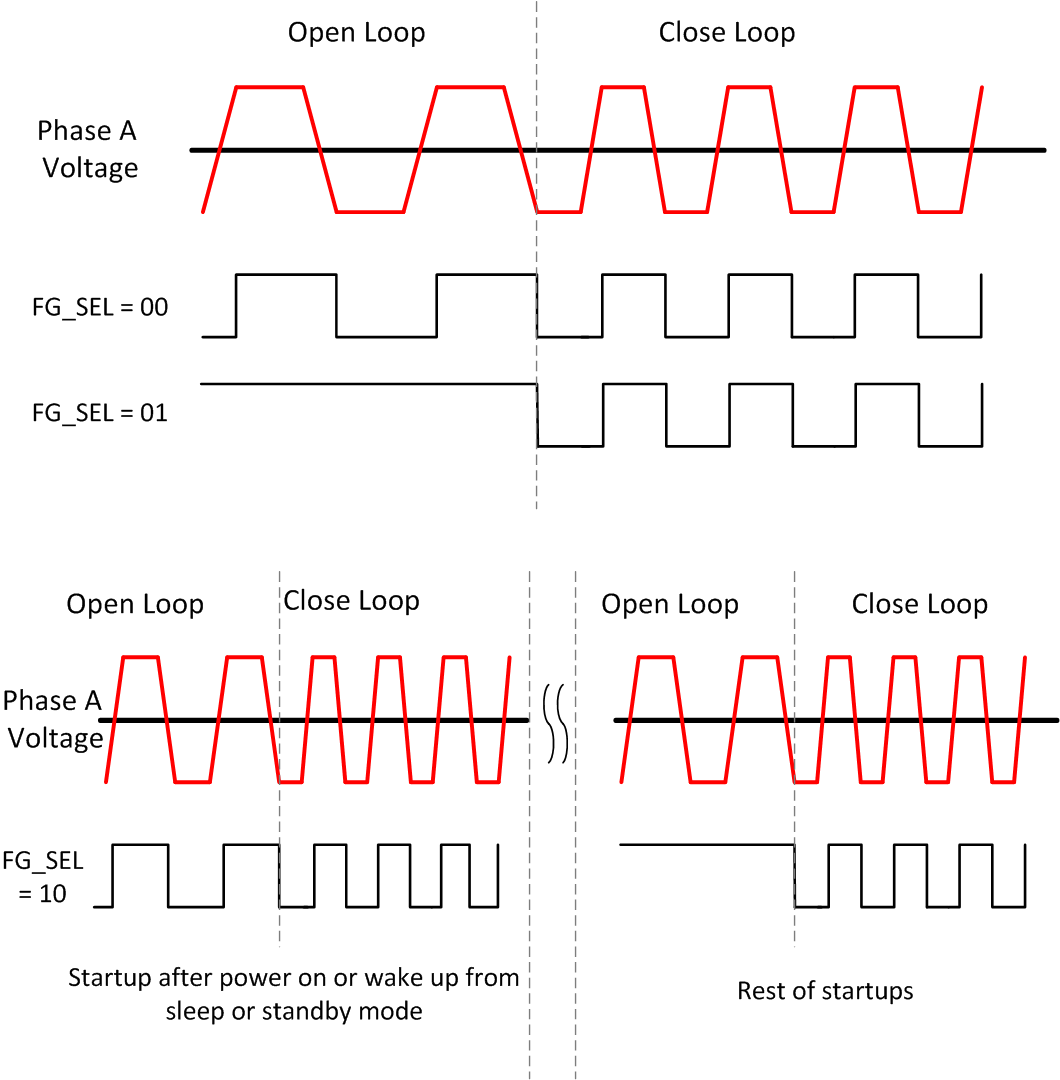

MCT8329A 提供了三個用于在開環期間控制 FG 輸出的選項，如圖 7-39 所示。可以通過 FG_SEL 來配置如何選擇這些選項。
如果 FG_SEL 被設置為以下值，則會產生下列行為：
- 00b：在開環和閉環中輸出 FG。
- 01b：僅在閉環中輸出 FG。FG 引腳在開環期間將處于高阻態（使用外部上拉電阻器時處于高電平）。
- 10b：FG 輸出將反映上電、睡眠/待機后第一個電機啟動周期開環運行期間的驅動頻率；在后續啟動周期的開環運行期間，F(xiàn)G 將處于高阻態（用外部上拉電阻器時處于高電平）。
圖 7-39 開環期間的 FG 行為
