7.3.8.5 APLL 環路濾波器（LF1、LF2）

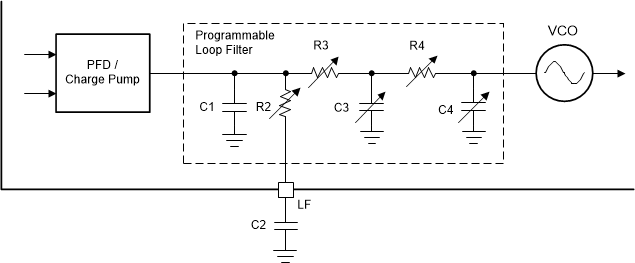

可以對 APLL 環路濾波器元件進行編程，從而根據 XO 輸入的相位噪聲來優化 APLL LBW。BAW APLL 支持介于 100Hz 到 10kHz（典型范圍）的可編程 LBW，而傳統 LC APLL 支持介于 100kHz 到 1MHz（典型范圍）的可編程 LBW。圖 7-24 展示了 PFD/電荷泵輸出和 VCO 控制輸入之間的 APLL 環路濾波器結構。
圖 7-24 每個 APLL 的環路濾波器結構默認情況下，在 TICSPRO 和 ROM 頁中為 BAW APLL 配置窄 LBW。因此，在 8kHz 至大約 400kHz 的載波偏移范圍內，低抖動 VCBO 主導了時鐘輸出相位噪聲。
使用表 7-3 中列出的默認 APLL 環路濾波器設置，表 7-4 中總結了每個 APLL 的 LBW。
表 7-3 默認 APLL 電荷泵和環路濾波器元件
| 元件 | 位置 | 類型 | APLL2 的默認值 | APLL1 的默認值 |
|---|---|---|---|---|
| 電荷泵 | 內部 | 可編程 | 3.4mA | 2.0mA |
| C1 | 內部 | 固定 | 100pF | 100pF |
| C2 | 外部(1) | 固定 | 100nF | 470nF |
| C3 | 內部 | 可編程 | 70pF | 70pF |
| C4 | 內部 | 可編程 | 70pF | 70pF |
| R2 | 內部 | 可編程 | 0.183kΩ | 0.301kΩ |
| R3 | 內部 | 可編程 | 0.657kΩ | 5.5kΩ |
| R4 | 內部 | 可編程 | 0.657kΩ | 5.5kΩ |
(1) 外部電容器連接到相應 APLLx 的 LFx 引腳。
表 7-4 默認 APLL LBW (PFD = 96MHz)
| APLL | VCO 范圍 [MHz] | LBW [kHz](1) |
|---|---|---|
| 2 | 5600 至 5950 | 152.8 至 137.8 |
| 1 | 2500 | 4.9 |
(1) APLL LBW 范圍分別對應于 VCO 范圍。
