7.4.5.2.4 柵極驅動器狀態機 (TDRIVE)
智能柵極驅動架構的 TDRIVE 元件是一個集成的柵極驅動狀態機，可提供自動死區時間插入、dV/dt 柵極寄生耦合預防和 MOSFET 柵極故障檢測等功能。
TDRIVE 狀態機的第一個作用是自動死區時間握手。死區時間是外部高側和低側 MOSFET 開關期間體二極管導通的一段時間，旨在防止發生任何跨導或擊穿。DRV8000-Q1 的柵極驅動器使用 VGS 監控器來實施斷路，然后通過測量外部 MOSFET VGS 電壓來確定正確啟用外部 MOSFET 的時間，從而建立死區時間方案。該方案使柵極驅動器能夠針對系統變化（例如溫度漂移、老化、電壓波動和外部 MOSFET 參數變化）來調整死區時間。如有需要，可插入一個額外的固定數字死區時間 (tDEAD_D)，并可通過 SPI 寄存器對其進行調整。
第二個作用側重于防止 dV/dt 柵極電荷寄生耦合。這通過在半橋中相反狀態的 MOSFET 開關或 Hi-Z 時啟用柵極強下拉電流 (ISTRONG) 來實現。當半橋開關節點快速壓擺時，此功能有助于消除耦合到外部 MOSFET 柵極中的寄生電荷。
第三個作用是實施柵極故障檢測方案以檢測柵極電壓問題。這個方案用于檢測引腳對引腳的焊接缺陷、MOSFET 柵極故障或者柵極卡在高電壓或低電壓的情況。為此，需使用 VGS 監控器在 tDRIVE 時間結束后測量柵極電壓。如果柵極電壓沒有達到適當?shù)拈撝?，柵極驅動器會報告相應的故障情況。為保持不會檢測到偽故障，選擇比 MOSFET 柵極充放電所需時間更長的 tDRIVE 時間。tDRIVE 時間不會影響 PWM 最小持續時間，如果收到另一個 PWM 命令，此時間提前終止。

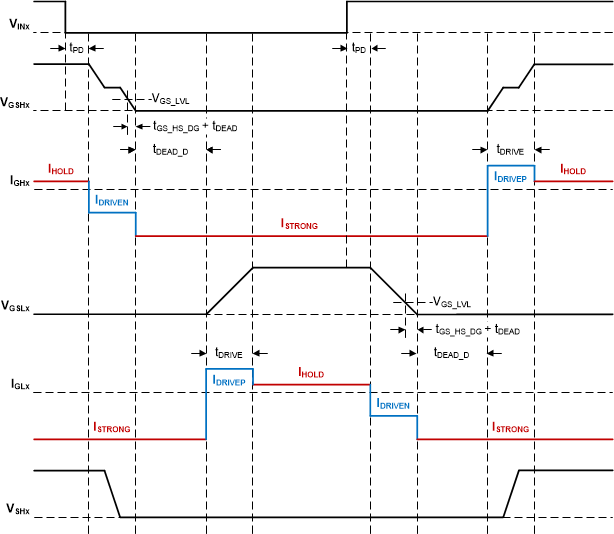

圖 7-23 TDRIVE 導通/關斷
