9.5.2 布局示例

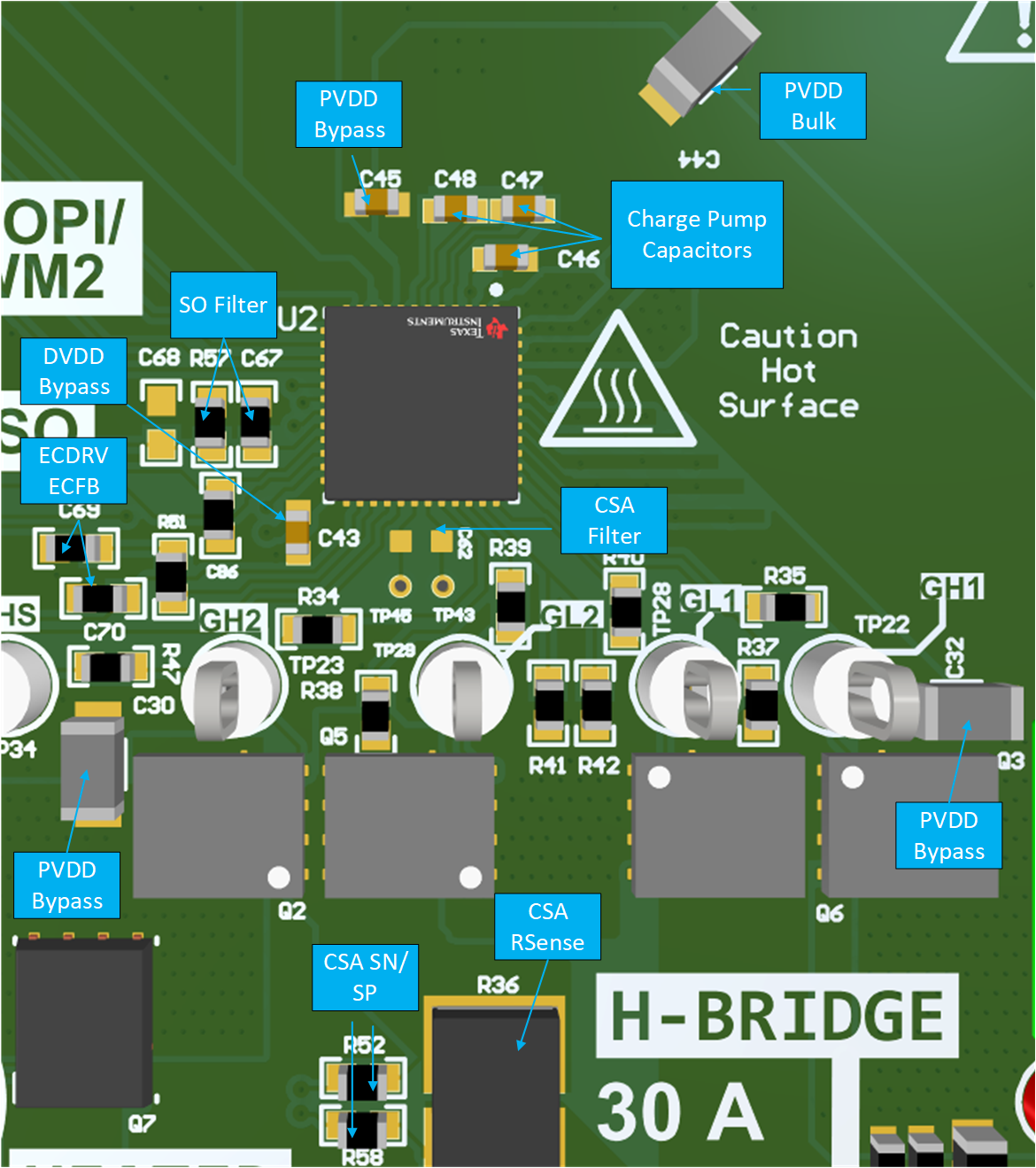

圖 9-3 DRV8000-Q1 元件放置和布局上面的布局屏幕截圖顯示了器件的元件以及相對于器件的布局。此布局屏幕截圖來自器件評估模塊。請注意，所有電源去耦電容器（尤其是較小值的電容器）和電荷泵電容器都盡可能靠近引腳放置，并放置在器件的同一層。評估模塊布局設計盡可能遵循了上一節中概述的所有通用指南。
