7.4.1.1 SPI 格式
串行數據輸入 (SDI) 字包含一個 16 位字，即 8 位命令 (A1) 后跟 8 位數據 (D1)。串行數據輸出 (SDO) 字包含 8 位狀態寄存器，其中帶有故障狀態指示 (S1)，后跟一個報告字節 (R1)。圖 7-49 展示了控制器和 SPI 目標驅動器之間的數據序列。

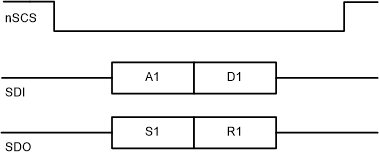

圖 7-49 SPI 格式 - 標準“16 位”幀有效幀必須滿足以下條件：
- 當 nSCS 引腳變?yōu)榈碗娖胶透唠娖綍r，SCLK 引腳必須為低電平。
- nSCS 引腳在兩幀之間的高電平時間至少應為 500ns。
- 當 nSCS 引腳被拉為高電平時，SCLK 和 SDI 引腳上的任何信號都將被忽略，并且 SDO 引腳處于高阻態 (Hi-Z)。
- 必須進行完整的 16 個 SCLK 周期，標準幀的事務才有效；或者，對于具有“n”個外設器件的菊花鏈幀，必須進行 16 + (n x 16) 個 SCLK 周期，事務才有效。否則，會報告幀錯誤 (SPI_ERROR)，如果是寫入操作，則數據會被忽略。
- 來自器件的 SDO 上的數據會在 SCLK 的上升沿傳播，而 SDI 上的數據會由器件在 SCLK 的下個下降沿捕獲。
- 最高有效位 (MSB) 最先移入和移出。
- 對于寫命令，寄存器中要寫入的現有數據會在 8 位命令數據之后在 SDO 引腳上移出。
SDI 輸入數據字長為 16 位，包含以下格式，如表 7-32 所示：
命令字節（前 8 位）
- MSB 位指示幀類型（對于標準幀，位 B15 = 0）。
- MSB 位旁邊是 W0，指示讀取或寫入操作（位 B14，寫入 = 0，讀取 = 1）
- 后跟 6 個地址位，A[5:0]（位 B13 至 B8）
數據字節（最后 8 位）
- 最后 8 位表示數據，D[7:0]（位 B7 至 B0）。對于讀取操作，這些位通常設置為空值，而對于寫入操作，這些位包含用于寫入所尋址寄存器的數據值。
表 7-32 SDI - 標準幀格式
讀/寫 | 地址 | 數據 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
B15 | B14 | B13 | B12 | B11 | B10 | B9 | B8 | B7 | B6 | B5 | B4 | B3 | B2 | B1 | B0 |
0 | W0 | A5 | A4 | A3 | A2 | A1 | A0 | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 |
SDO 輸出數據字長為 16 位，包含以下格式，如表 7-33 所示：
狀態字節（前 8 位）
- 2 個 MSB 位被強制為高電平（B15、B14 = 1）。
以下 6 位來自故障寄存器（B13 至 B8）
報告字節（最后 8 位）
- 最后 8 位 (B7:B0) 為讀取操作要讀取的寄存器中的當前數據 (W0 = 1)，或者為寫入命令要寫入的寄存器中的現有數據 (W0 = 0)。
表 7-33 SDO 輸出數據字格式
| 狀態 | 報告 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B15 | B14 | B13 | B12 | B11 | B10 | B9 | B8 | B7 | B6 | B5 | B4 | B3 | B2 | B1 | B0 |
| 1 | 1 | UVLO | CPUV | OCP | STL | TF | OL | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 |
