7.3.5.1 nHOME 輸出
對于 DDW 封裝，當微步進分度器達到初始位置（45° 電角）時，相應地兩個線圈中為 71% 的滿量程電流，開漏 nHOME 輸出會被拉至低電平。在所有其他時間，nHOME 輸出將被拉至高電平。如果器件使用 SPI 接口工作，當分度器達到初始位置時，SPI 寄存器中的 NHOME 位也會變?yōu)?0b。
因此，nHome 輸出會在每次電旋轉時提供一個低電平脈沖，即每四個全步進提供一個脈沖，如圖 7-6 所示。因此，nHOME 低電平脈沖對應于電機每四個全步進的定義位置。通過將 nHOME 與機械原點開關相結合，可實現更精確的電機歸零。
使用上拉電阻將 nHOME 上拉至 5V、3.3V 或 1.8V 電源。對于 5V 上拉，nHOME 引腳可通過一個電阻連接至 DVDD 引腳。對于 3.3V 或 1.8V 上拉，必須使用一個外部電源。

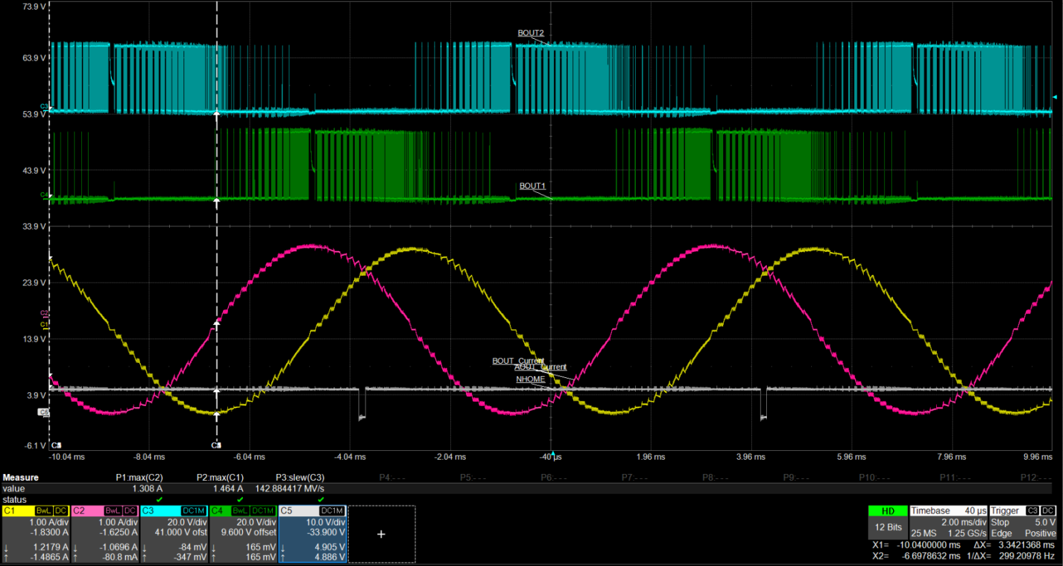

圖 7-6 nHOME 輸出波形. 從上到下的布線：BOUT2、BOUT1、線圈 B 電流、線圈 A 電流、nHOME
