7.3.8.1 內部基準電壓
使用 SPI 接口運行時，DRV8452 支持內部 3.3V 基準電壓?？梢酝ㄟ^向 VREF_INT_EN 位寫入 1b 來啟用此內部基準。在這種情況下，VREF 引腳上的電壓將被忽略，VREF 引腳可以保持開路或接地。
滿量程電流和保持電流的計算公式為Equation14 和Equation14：
Equation4. IFS (A) = 3.3V x TRQ_DAC/KV (V/A)
Equation5. IHOLD (A) = 3.3V x ISTSL/KV (V/A)
使用內部 3.3V 作為基準，可以省去連接到 VREF 引腳的兩個電阻，從而節省 BOM 成本。

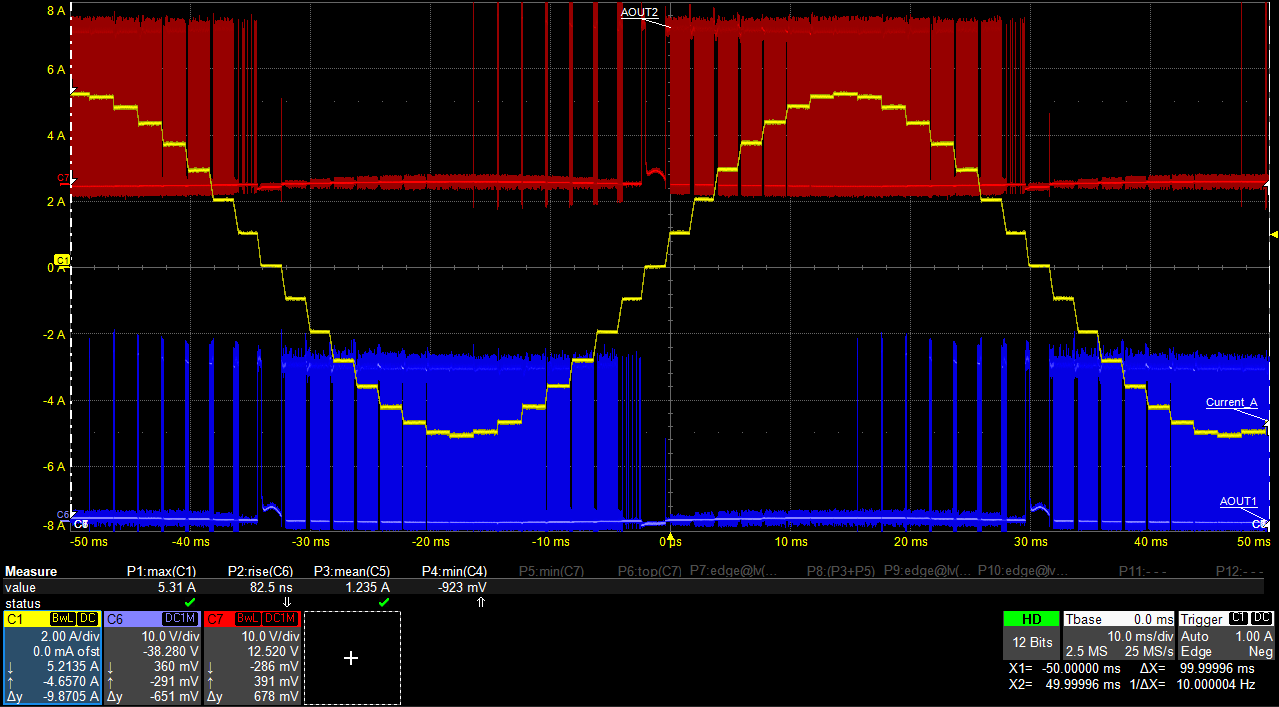

圖 7-11 展示了 VREF_INT_EN = 1b 且滿量程電流為 5A 時的電流調節。
圖 7-11 通過內部基準電壓進行電流調節. 從上到下的布線：AOUT2、線圈 A 電流、AOUT1
