7.3.12.4 通過自動扭矩提高效率
表 7-26 展示了自動扭矩帶來的熱性能改進。熱圖像是在以下條件下捕捉的：
VM = 24V，1/16 微步進，4A 滿量程電流，3000pps 速度，空載，室溫環境
表 7-26 通過自動扭矩提高熱性能
 |  |
熱感圖像：禁用自動扭矩，IC 溫度 = 114.3°C | 熱感圖像：?jiǎn)⒂米詣?dòng)扭矩，IC 溫度 = 37°C |
 |  |

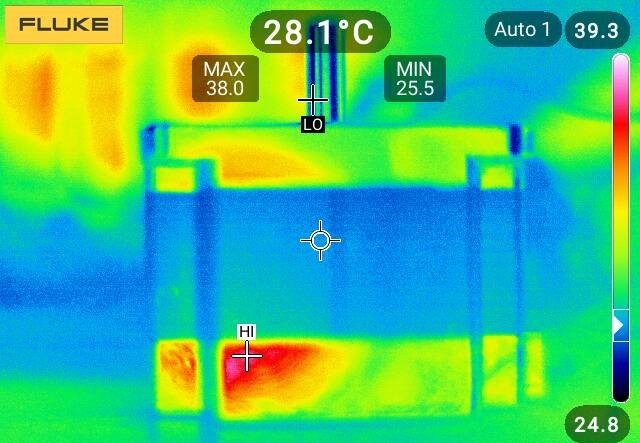

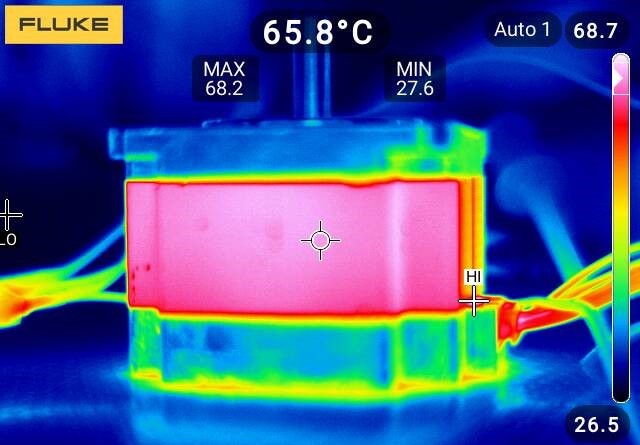

| 熱感圖像：禁用自動扭矩，電機溫度 = 65.8°C | 熱感圖像：?jiǎn)⒂米詣?dòng)扭矩，電機溫度 = 28.1°C |
自動扭矩帶來的 IC 和電機溫度降低可提高步進電機系統的長期可靠性。
