6 引腳配置和功能
圖 6-1 DRV8220 DRL 封裝6 引腳 SOT頂視圖

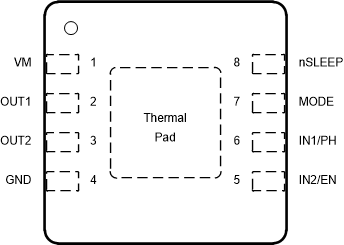

圖 6-2 DRV8220 DSG 封裝8 引腳 WSON頂視圖表 6-1 引腳功能
| 引腳 | 類型 | 說明 | ||
|---|---|---|---|---|
| 名稱 | DRL | DSG | ||
| GND | 3 | 4 | PWR | 器件接地。連接到系統接地。 |
| IN1 | 1 | — | I | H 橋控制輸入。請參閱Topic Link Label8.3.2內部下拉電阻。 |
| IN1/PH | — | 6 | I | H 橋控制輸入。請參閱Topic Link Label8.3.2內部下拉電阻。 |
| IN2 | 2 | — | I | H 橋控制輸入。請參閱Topic Link Label8.3.2內部下拉電阻。 |
| IN2/EN | — | 5 | I | H 橋控制輸入。請參閱Topic Link Label8.3.2內部下拉電阻。 |
| MODE | — | 7 | I | H 橋控制輸入模式。請參閱Topic Link Label8.3.2以 nSLEEP 引腳電壓為參考的三電平輸入。 |
| nSLEEP | — | 8 | I | 睡眠模式輸入。將此引腳設置為邏輯高電平以啟用器件。將此引腳設置為邏輯低電平以進入低功耗睡眠模式。 |
| OUT1 | 6 | 2 | O | H 橋輸出。連接到電機或其他負載。 |
| OUT2 | 4 | 3 | O | H 橋輸出。連接到電機或其他負載。 |
| VM | 5 | 1 | PWR | 電機電源。使用 0.1μF 陶瓷電容器和額定電壓為 VM 的充足大容量電容器將此引腳旁路至 GND 引腳。 |
| PAD | — | — | — | 散熱焊盤。連接到系統接地。 |
