9.2.4.2.1 分流電阻器大小調整
INx 引腳的絕對最大額定值設置分流電阻器上的最大電壓。如果 INx 引腳上的信號電平低（以電路板接地為參考），則 INx 引腳相對于 GND 引腳電壓處于負電壓。這會將最大檢測電壓/GND 引腳電壓設置為 0.5V。圖 9-25 顯示了相對引腳電壓。

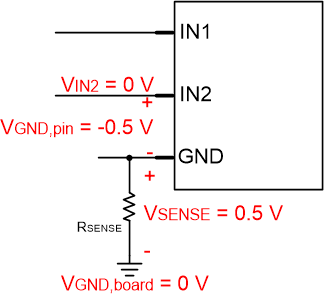

圖 9-25 使用電流檢測電阻器的相對于電路板接地的引腳電壓此示例使用 150mV 作為最大 VSENSE，該值小于 0.5V，并提供一定的安全或誤差裕度。通過電機的最大電流將是失速電流，在本例中為 1A。借助此信息，可根據以下等式計算檢測電阻 RSENSE。
Equation1. RSENSE = VSENSE/ISTALL = 0.15/1 = 0.15Ω
由于器件的 GND 引腳電壓會隨著通過檢測電阻的電流而變化，因此設計人員還必須確保邏輯引腳滿足 VIL 和 VIH 參數，MODE 引腳滿足 VTIL、VTIZ 和 VTIH 參數，且電源保持在 VUVLO 以上，以便正常運行。
