9.2.1.3 應用曲線
A.

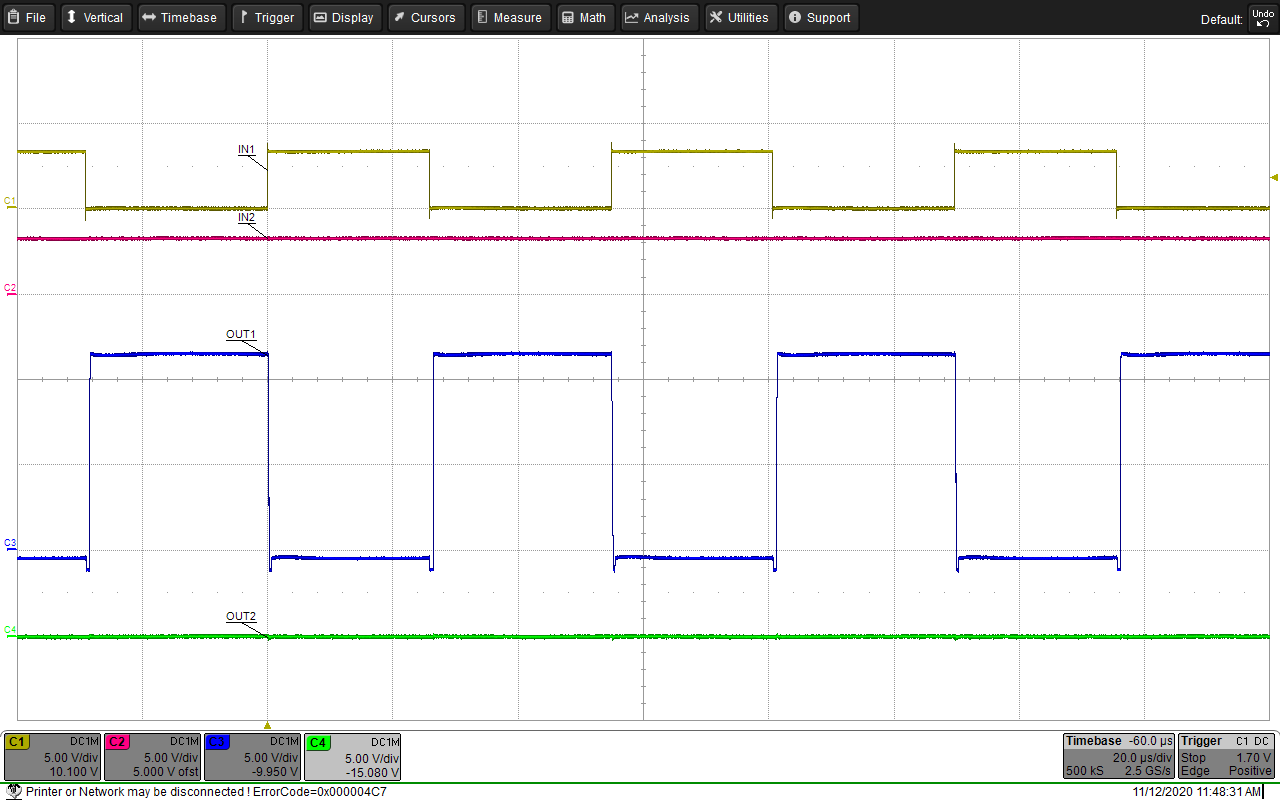

圖 9-5 具有 50% 占空比、INx 和 OUTx 電壓的電機的 PWM 驅動| 通道 1 = IN1 | 通道 2 = IN2 | 通道 3 = OUT1 |
| 通道 4 = OUT2 |
A.

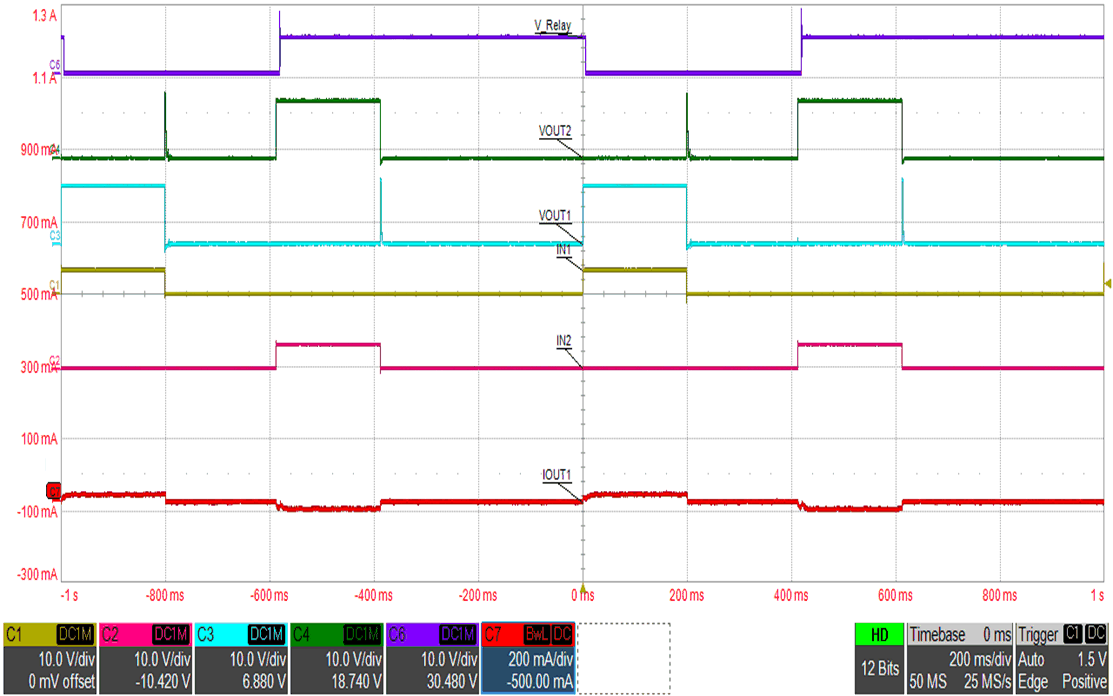

圖 9-7 驅動模式為“正向 → 滑行→ 反向→ 滑行”的單線圈閉鎖繼電器的 PWM 驅動| 通道 1 = IN1 | 通道 2 = IN2 | 通道 3 = VOUT1 |
| 通道 4 = VOUT2 | 通道 6 = 繼電器開關 | 通道 7 = 繼電器線圈電流 |
A.

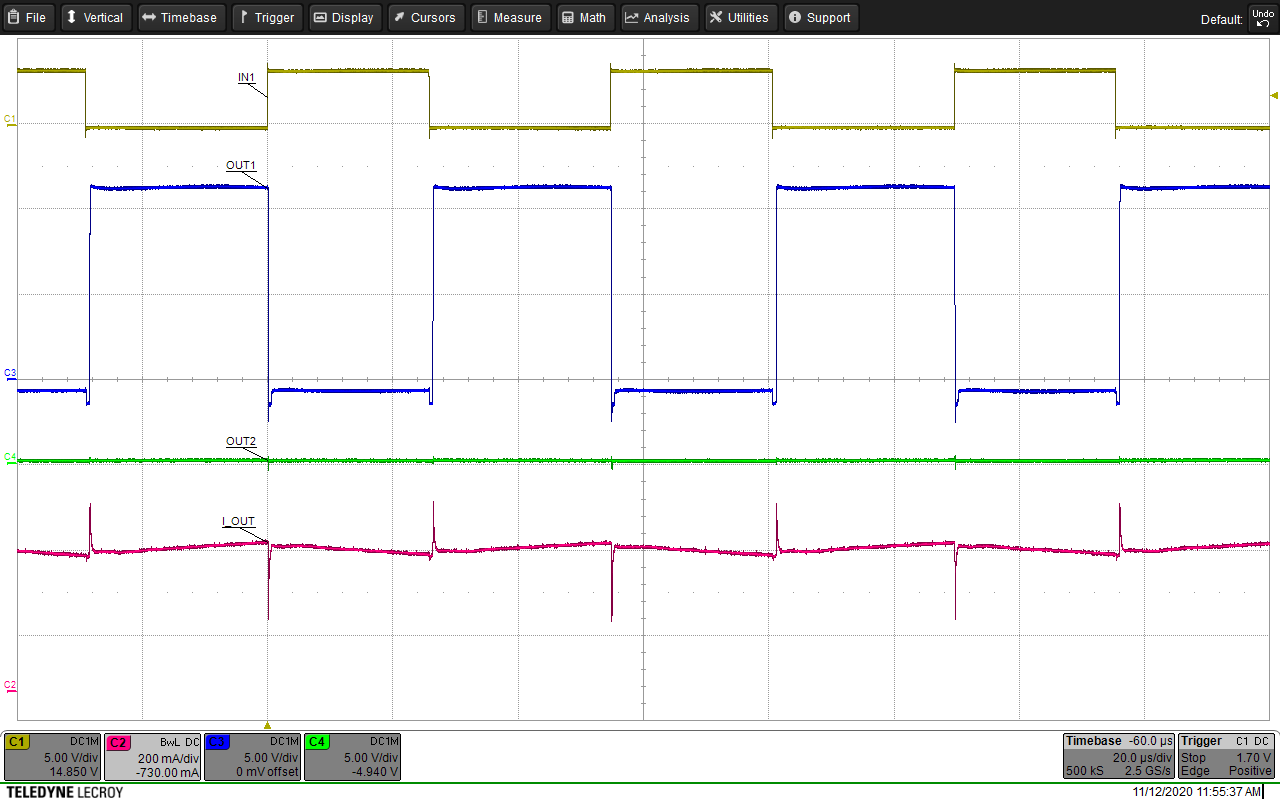

圖 9-6 具有 50% 占空比、信號和電機電流的電機的 PWM 驅動| 通道 1 = IN1 | 通道 2 = 電機電流 | 通道 3 = OUT1 |
| 通道 4 = OUT2 |
A.

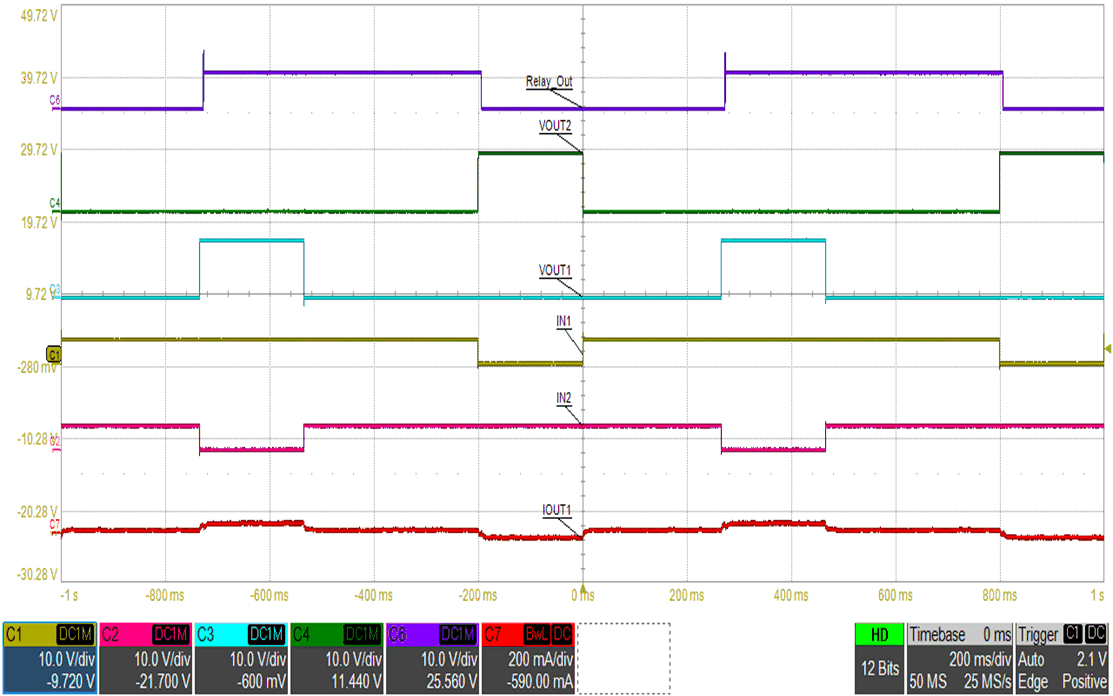

圖 9-8 驅動模式為“正向 → 制動 → 反向 → 制動”的單線圈閉鎖繼電器的 PWM 驅動| 通道 1 = IN1 | 通道 2 = IN2 | 通道 3 = VOUT1 |
| 通道 4 = VOUT2 | 通道 6 = 繼電器開關 | 通道 7 = 繼電器線圈電流 |
