9.2.3.2.2 控制接口
PWM 接口可用于驅動雙線圈繼電器。Topic Link Label8.3.2.1 介紹了 PWM 控制接口。圖 9-20 和圖 9-21 顯示了使用 PWM 接口的驅動雙線圈繼電器的原理圖和時序圖。
圖 9-20 由 OUTx H 橋驅動的雙線圈繼電器原理圖

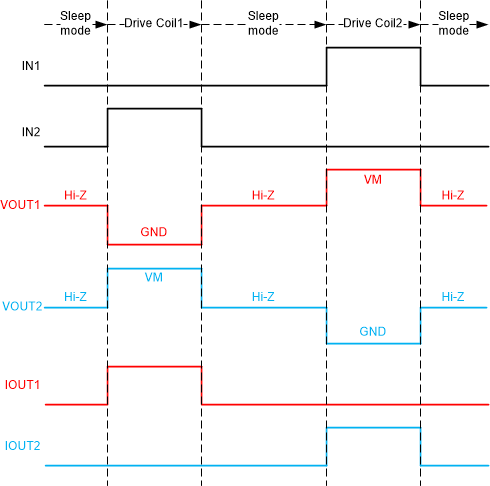

圖 9-21 使用 PWM 接口的驅動雙線圈繼電器時序圖表 9-4 顯示了 PWM 接口的邏輯表。此表中的描述反映了輸入和輸出狀態如何驅動雙線圈繼電器。當線圈 1 被驅動時（OUT1 電壓在 GND 處），OUT2 處的電壓將轉到 VM。由于繼電器的中心抽頭也位于 VM，因此沒有電流流過線圈 2。驅動線圈 2 時也是如此；線圈 1 短接到 VM。高側 FET 的體二極管起到續流二極管的作用，因此不需要額外的外部二極管。圖 9-22 顯示了此應用的示波器描跡。
表 9-4 雙線圈繼電器驅動 PWM 控制表
| IN1 | IN2 | OUT1 | OUT2 | 說明 |
|---|---|---|---|---|
| 0 | 0 | 高阻態 | 高阻態 | 輸出禁用（H 橋高阻抗） |
| 0 | 1 | L | H | 驅動線圈 1 |
| 1 | 0 | H | L | 驅動線圈 2 |
| 1 | 1 | L | L | 驅動線圈 1 和線圈 2（雙線圈鎖存繼電器的無效狀態） |
