9.2.1 全橋驅動
DRV8220 的典型應用是通過將輸出作為全橋或 H 橋配置來雙向（正向和反向）驅動有刷直流電機或單線圈閉鎖繼電器。圖 9-1 和圖 9-2 顯示了使用 PWM 接口驅動電機的每個封裝型號的示例。圖 9-3 顯示了一個使用 PWM 接口驅動單線圈閉鎖繼電器的示例。圖 9-4 顯示了一個使用 PH/EN 接口驅動電機的示例。

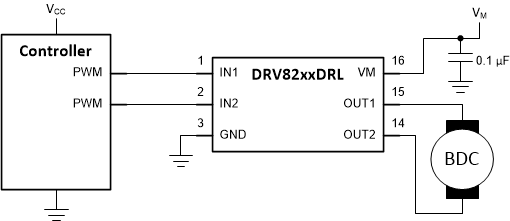

圖 9-1 用于 DRL 封裝的 PWM 接口電機驅動應用
圖 9-3 PWM 接口單線圈閉鎖繼電器應用

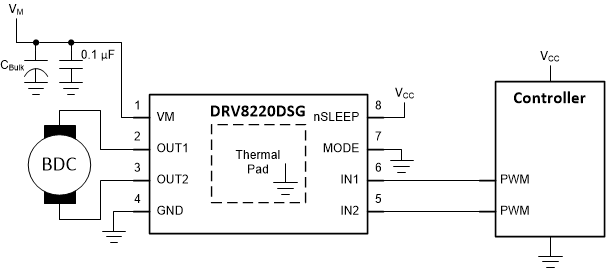

圖 9-2 用于 DSG 封裝的 PWM 接口電機驅動應用
圖 9-4 PH/EN 接口電機驅動應用
