8.3.2 控制模式
DRV8220 通過 PH/IN1 和 EN/IN2 引腳提供三種模式來支持不同的控制方案。通過將 MODE 引腳設置為邏輯低電平、邏輯高電平或高阻態，可選擇控制接口模式，如表 8-2 中所示。MODE 引腳不鎖存狀態，因此可以在運行期間更改。
DRL 封裝型號僅支持 PWM 接口（請參閱表 8-4）。
可接受占空比為 0% 至 100% 的直流或脈寬調制（PWM）電壓信號輸入。默認情況下，INx、PH/IN1 和 EN/IN2 引腳具有內部下拉電阻，以確保在沒有輸入時輸出為高阻態（唯一的例外是半橋模式，在這種模式下，如果 INx 為懸空模式，則 OUTx = L）。
以下幾部分顯示了每個控制模式的真值表。此外，當在半橋的高側和低側 MOSFET 之間切換時，DRV8220 會自動處理死區時間生成。圖 8-3 介紹了以下部分中描述的各種 H 橋狀態的命名和配置。

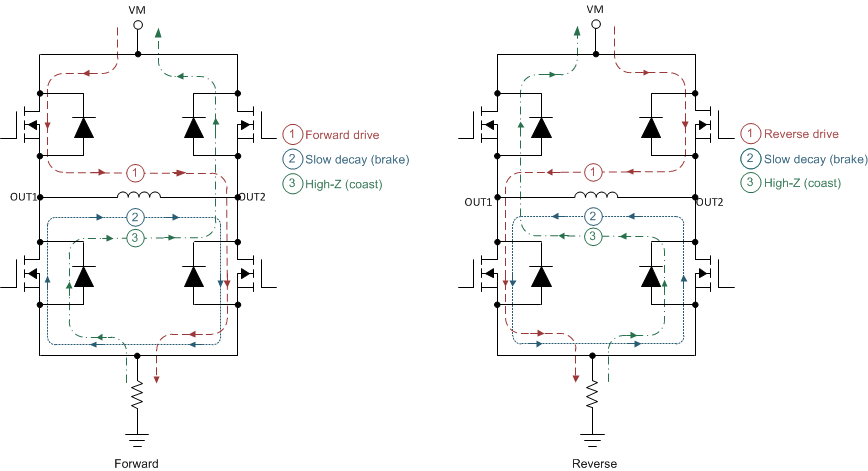

圖 8-3 H 橋狀態
