9.2.2 半橋驅動
通過讓 MODE 引腳懸空，可以將 DRV8220 配置為半橋模式。在此模式下，器件輸出可用作低側或高側驅動器。這可使器件驅動各種負載，例如單向（僅在一個方向上）一個或兩個電機、螺線管、閥門和繼電器。 圖 9-9 顯示了用作 OUT1 上的低側驅動器和 OUT2 上的高側驅動器的器件。兩個負載也可以從高側或低側驅動。通過將 INx 引腳和 OUTx 引腳連接在一起（如圖 9-10 和圖 9-11 中所示），該器件可以用一半的 RDS(on) 驅動單個負載。這可以滿足更大的電流要求。這種配置稱為“并行半橋模式”。
在半橋模式下，半橋中的其他 FET 和體二極管將在 PWM 占空比關閉期間再循環續流電流，因此不需要額外的外部二極管。
圖 9-9 半橋模式用作兩個負載的高側和低側驅動器
圖 9-11 半橋模式用作輸出并聯的低側驅動器

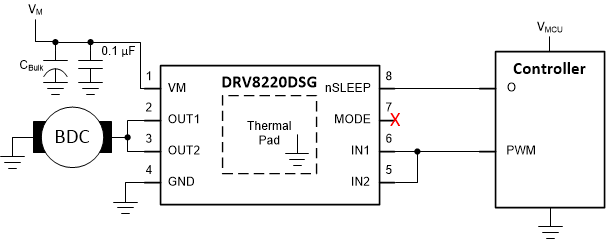

圖 9-10 半橋模式用作輸出并聯的高側驅動器
