ZHCSRW1E February 2023 – November 2025 AM69 , AM69A
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
| 編號 | 參數 | 模式 | 最小值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|---|---|
| D10 | tc(atclk) | 周期時間,?ATCLK[x](3) | 內部基準 CLK | 20 | ns | ||
| D11 | tw(atclkL) | 脈沖持續時間,?ATCLK[x] 低電平(3) | 內部基準 CLK | 0.45 × P(2) - M(1) - 0.3 | ns | ||
| D12 | tw(atclkH) | 脈沖持續時間,?ATCLK[x] 高電平(3) | 內部基準 CLK | 0.45 × P(2) - M(1) - 0.3 | ns | ||

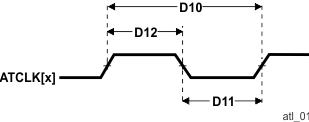

圖 6-36 ATCLK[x] 時序
