ZHCSRW1E February 2023 – November 2025 AM69 , AM69A
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
表 6-83 和圖 6-99 說明了 MMC1/2 的開關特性 - UHS-I SDR104 模式。
| 編號 | 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| fop(clk) | 工作頻率,MMC[x]_CLK | 200 | MHz | ||
| SDR1045 | tc(clk) | 周期時間,MMC[x]_CLK | 5 | ns | |
| SDR1046 | tw(clkH) | 脈沖持續時間,MMC[x]_CLK 高電平 | 2.12 | ns | |
| SDR1047 | tw(clkL) | 脈沖持續時間,MMC[x]_CLK 低電平 | 2.12 | ns | |
| SDR1048 | td(clkH-cmdV) | 延遲時間,MMC[x]_CLK 上升沿到 MMC[x]_CMD 轉換 | 1.07 | 3.21 | ns |
| SDR1049 | td(clkH-dV) | 延遲時間,MMC[x]_CLK 上升沿到 MMC[x]_DAT[3:0] 轉換 | 1.07 | 3.21 | ns |

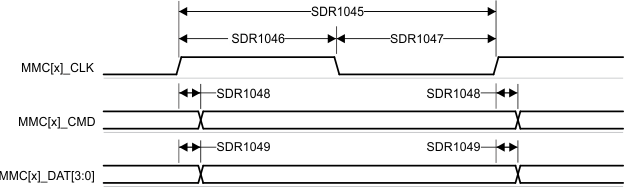

圖 6-99 MMC1/2 - UHS-I SDR104 - 發送模式
