ZHCSRW1E February 2023 – November 2025 AM69 , AM69A
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
USB 3.1 規范允許 VBUS 電壓在正常運行時高達 5.5V,在支持“電力輸送”附錄時高達 20V。一些汽車應用要求最大電壓為 30V。
該器件要求使用外部電阻分壓器按比例縮小 VBUS 信號電壓(如圖 10-4 所示),這限制了施加到實際器件引腳 (USB0_VBUS) 的電壓。這些外部電阻器的容差應等于或小于 1%,齊納二極管在 5V 時的漏電流應小于 100nA。(1)

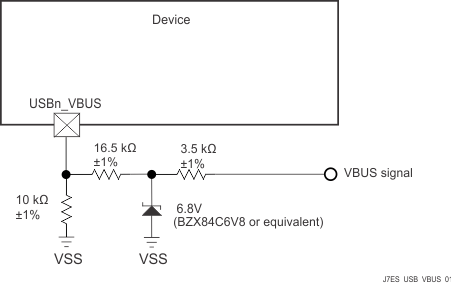

圖 10-4 USB VBUS 檢測分壓器/鉗位電路USB0_VBUS 引腳可被視為失效防護引腳,因?yàn)樵谄骷嚯姇r(shí)施加 VBUS 的情況下,圖 10-4 中的外部電路會限制實際器件引腳的輸入電流。
