本節中提供的表和圖定義了 MCU_SAFETY_ERRORn 和 SOC_SAFETY_ERRORn 的時序條件、開關特性。

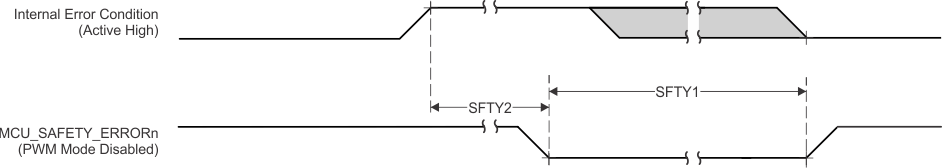

| 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|
| 輸入條件 | ||||
| SRI | 輸入壓擺率 | 0.5 | 2 | V/ns |
| 輸出條件 | ||||
| CL | 輸出負載電容 | 3 | 30 | pF |
| 編號 | 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| SFTY1 | tw(MCU_SAFETY_ERRORn) | 最小脈沖寬度,MCU_SAFETY_ERRORn 有效 (禁用 PWM 模式) | P*R(1)(2) | ns | |
| SFTY2 | td (ERROR_CONDITION-MCU_SAFETY_ERRORnL) | 延遲時間,錯誤條件到 MCU_SAFETY_ERRORn 有效 | 50*P(1) | ns | |
圖 6-21 MCU_SAFETY_ERRORn 開關特性| 編號 | 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| SFTY3 | tw(SOC_SAFETY_ERRORn) | 最小脈沖寬度,SOC_SAFETY_ERRORn 有效 (禁用 PWM 模式) | P*R(1)(2) | ns | |
| SFTY4 | td (ERROR_CONDITION-SOC_SAFETY_ERRORnL) | 延遲時間,錯誤條件到 SOC_SAFETY_ERRORn 有效 | 50*P(1) | ns | |

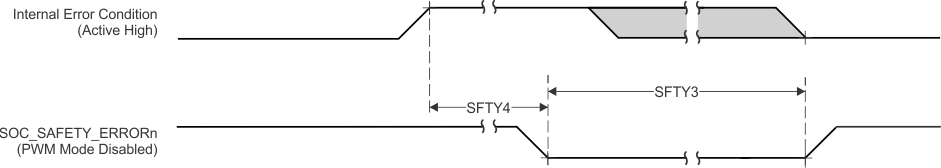

圖 6-22 SOC_SAFETY_ERRORn 開關特性
