7.4.1 均衡器模式
在某些應用中，輸入信號功率會隨信號頻率線性下降。這種類型的輸入頻譜可以使用一階信號均衡器進行均衡。該器件可以配置為兩種不同的均衡器模式：EQ_EN 和 EQ_EN_LOW_FC。表 7-11 列出了這些模式的寄存器設置。
- EQ_EN 模式：在該模式下，會在 LNA 輸出端和 PGA 輸入端之間的模擬信號路徑上添加一個高通濾波器 (HPF)。
- EQ_EN_LOW_FC 模式：在該模式下，HPF 的衰減會在通帶頻率范圍內限制為單位增益。
表 7-11 EQ_EN 和 EQ_EN_LOW_FC 寄存器
| EQ_EN | EQ_EN_LOW_FC | 說明 |
|---|---|---|
| 0 | 0 | 默認模式 |
| 0 | 1 | 默認模式 |
| 1 | 0 | 已啟用均衡器 |
| 1 | 1 | 已啟用低轉角頻率的均衡器 |
（抗混疊濾波器的）HPF 和 LPF 截止頻率與 FILTER_BW 設置相同。在該模式下，HPF 塊總體通道增益會增加額外的 15dB 固定增益。圖 7-9 和圖 7-10 顯示了不同均衡器模式以及默認模式的典型頻率響應圖。

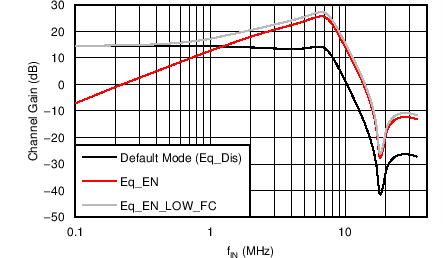

圖 7-9 濾波器響應（PGA 增益 = 0dB）

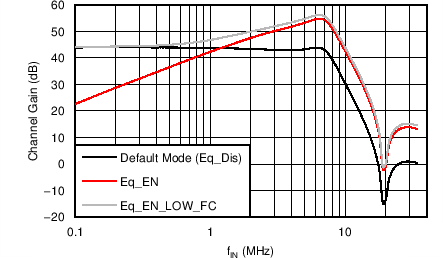

圖 7-10 濾波器響應（PGA 增益 = 30dB）
