7.4.2.1 標頭
每個通道都有一個關聯的 12 位標頭寄存器。這些寄存器可以通過 SPI 寫入操作來寫入。通過配置 HEADER_MODE 寄存器，可以在 CMOS 數據輸出 (D[11:0]) 上讀出此寄存器的內容，如表 7-18 所示。
表 7-18 HEADER_MODE 寄存器
| HEADER_MODE | 說明 |
|---|---|
| 0 | 輸出為 ADC 數據 |
| 1 | 輸出為標頭數據 |
| 2 | [溫度數據、診斷數據、平均值、噪聲、(-1)、(-1)、(-1)、(-1)]。重復此數據序列。 |
| 3 | 標頭數據、溫度數據、診斷數據、平均值、噪聲、ADC 數據 |
在 HEADER_MODE = 3 時，標頭模式數據輸出如圖 7-14 所示。
在此模式下，標頭數據傳輸相對于 TRIG 輸入存在一定的延遲。此延遲可通過方程式 2 得出：
方程式 2. TRIG to Header Latency (TTRIG_HEADER_LAT) = tAFE_CLK + TTRIG_DSYNC2_LAT

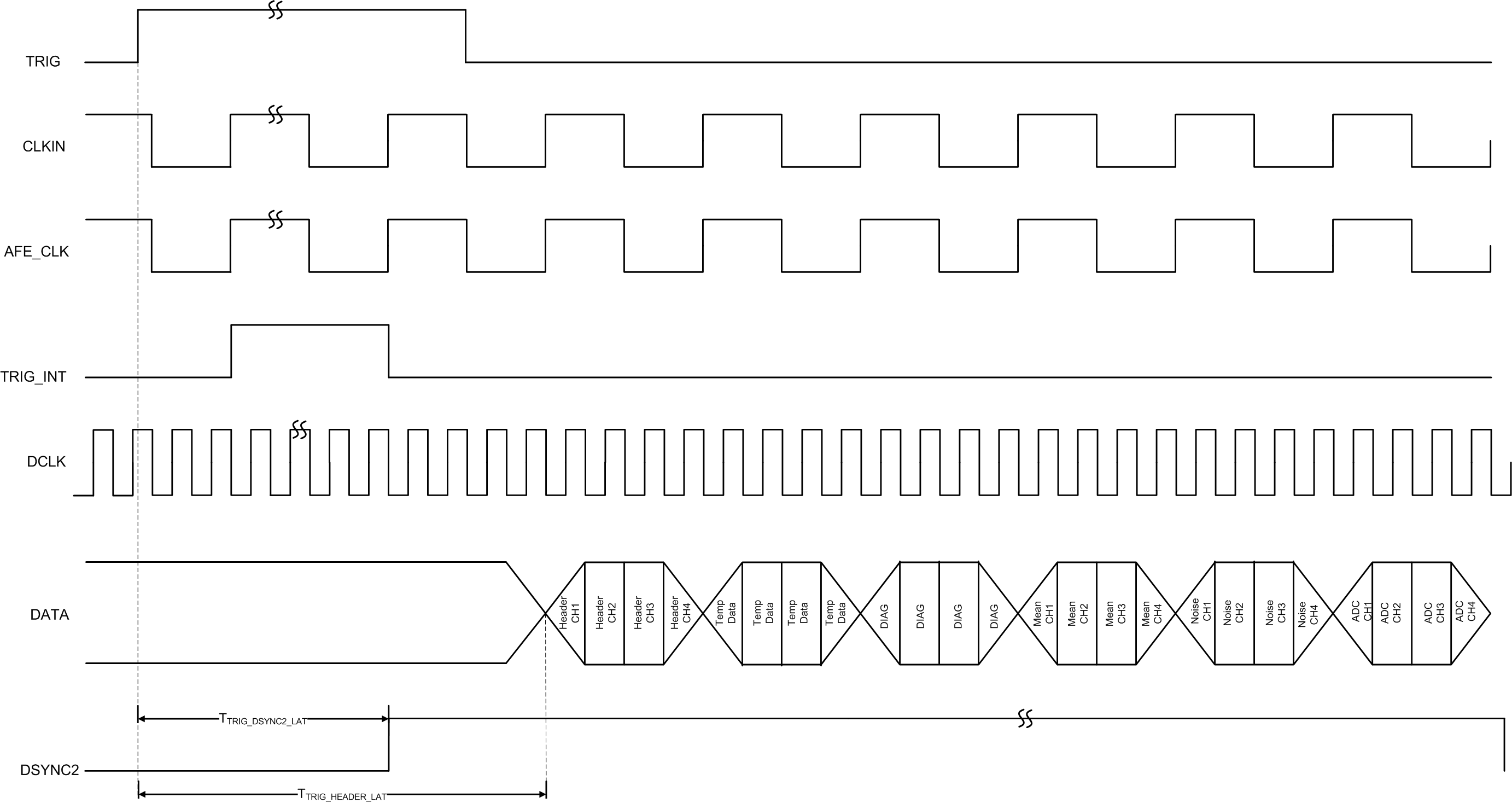

圖 7-14 標頭模式數據輸出 (HEADER_MODE = 3)
