7.3.8.2 輔助通道
輔助模擬輸入（INIP_AUX、INIM_AUX）可以通過 AUX_CHI_EN 位（表 7-9）啟用，而不是使用 INIP、INIM 輸入。輔助模擬輸入信號路徑由一個輸入單位增益緩沖器和一個 ADC 組成。在此模式下，LNA、PGA、均衡器和抗混疊濾波器被旁路并斷電。圖 7-8 顯示了輔助通道模式的內部方框圖。啟用此模式時，在輸入飽和或失真之前，最大輸入擺幅限制為 2VPP。
表 7-9 AUX_CHI_EN 寄存器
| AUX_CHI_EN | 說明 |
|---|---|
| 0 | INIP、INIM 活動，模擬 |
| 1 | INIP_AUX、INIM_AUX |
虛線區域表示四個通道之一。

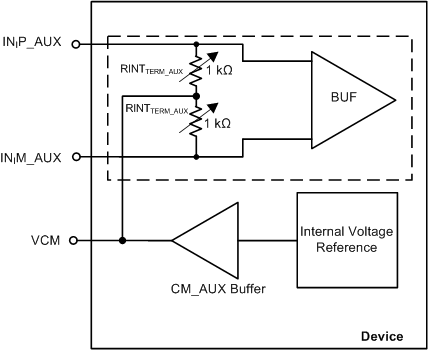

圖 7-8 輔助通道輸入引腳的共模偏置INIP_AUX、INIM_AUX 引腳上的直流共模在內部偏置至最佳電壓（稱為 VCM）。
直流共模偏置通過兩個內部可編程單端電阻器 (RINTTERM_AUX) 進行設置?？梢允褂?TERM_INT_20K_AUX 寄存器設置將這些電阻器編程為更高的值，如表 7-10 中所述。
表 7-10 內部端接寄存器設置 (AUX)
| TERM_INT_20K_AUX | 說明 |
|---|---|
| 0 | RINTTERM_AUX = 1kΩ |
| 1 | RINTTERM_AUX = 10kΩ |
由于內部共模設置，輔助輸入也可以進行交流耦合。外部輸入交流耦合電容器與 RINTTERM_AUX 構成高通濾波器。因此，電容值應允許目標最低頻率以最小的衰減通過。
對于大于 1MHz 的典型頻率，建議使用 50nF 或更大的值。對于由于系統要求而無法對輸入信號進行交流耦合的情況，建議使用 VCM 輸出來設置輸入信號的直流共模。VCM 的驅動能力有限。每個 VCM 輸入端與 AVSS 之間應各連接一個 100nF 電容器。
